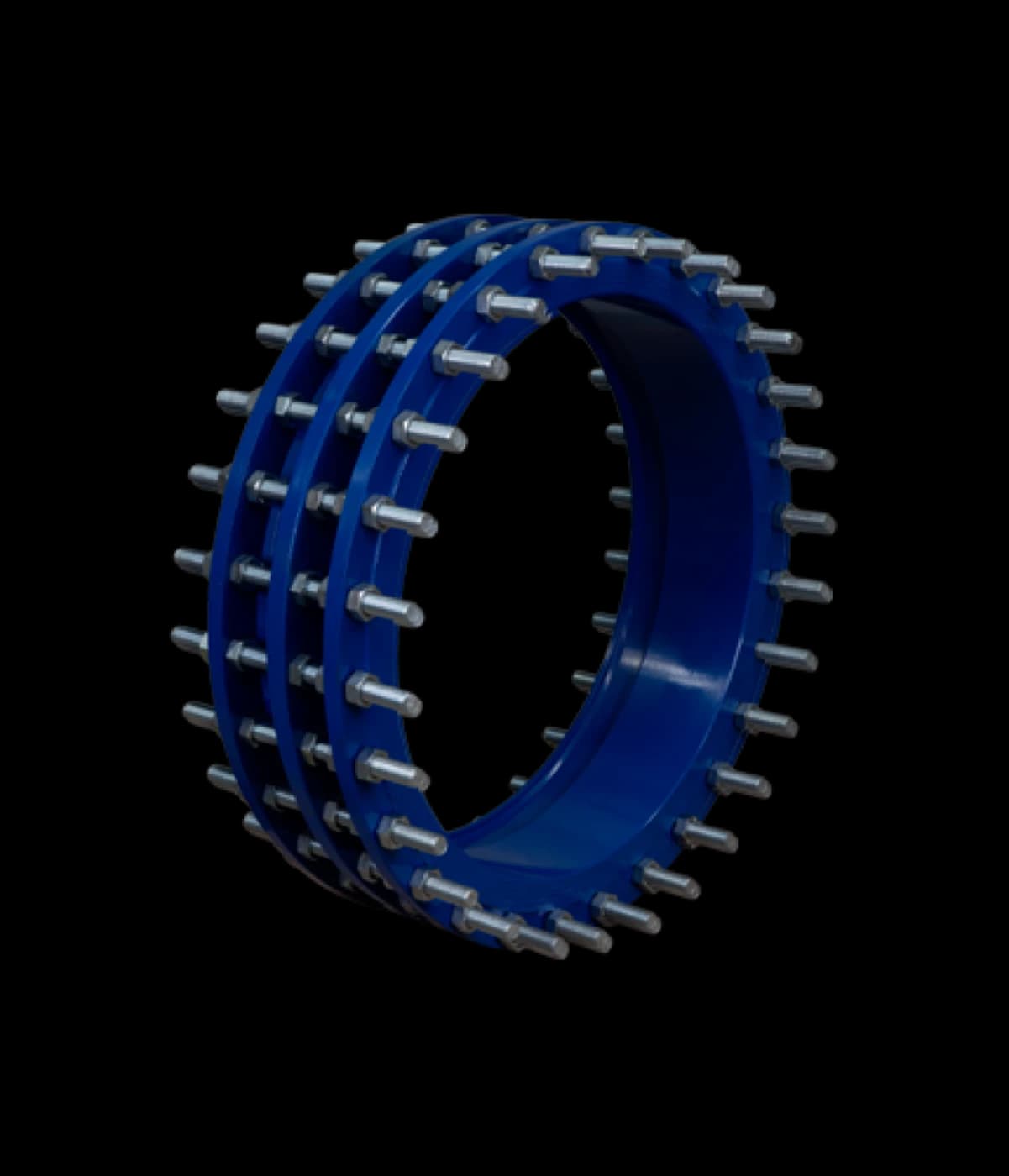

Demontaj Parçası

DN 40 – DN 700 · PN 10/16/25

Sökme-takma parçaları (demontaj), vanaların boru hatlarına kolay bağlanmasını ve sökülebilmesini sağlar. Sökme-takma yönünde ±25 mm hareket edebilmesi ile tam birleşme sağlar. Tam rijit olarak imal edilmekte olup müşteri talebine göre yarım rijit veya teleskopik olarak da üretilebilir. Saplama ve somunlar talep edilmesi halinde paslanmaz (saplamalar AISI 420, cıvatalar A2-70, somunlar A4-80) olarak takılır. Sızdırmazlık contası EPDM’dir.

Fiyat Listesi (PDF) ↓

TMP-3201TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Uzun Parça	GGG 40-50
2	Kısa Parça	GGG 40-50
3	Ara Flanş	GGG 40-50
4	Sızdırmazlık Contası	EPDM
5	Gijon	Çelik Galvanizli
6	Somun	Çelik Galvanizli

TEKNİK ÖZELLİKLER

DN	F	ØD	ØK	Ød	C	ØLxn	L	L1
50	3	165	125	99	19	19×4	150	290
65	3	185	145	118	19	19×4	150	290
80	3	200	160	132	19	19×8	150	290
100	3	220	180	156	19	19×8	150	290
125	3	250	210	184	19	19×8	150	290
150	3	285	240	211	19	23×8	160	290
200	3	340	295	266	20	23×12	185	330
250	3	405	355	319	22	28×12	190	330
300	4	460	410	370	24,5	28×12	200	370
350	4	520	470	429	26,5	28×16	210	370
400	4	580	525	480	28	31×16	220	410
450	4	640	585	548	30	31×20	225	410
500	4	715	650	609	31,5	34×20	225	440
600	5	840	770	720	36	37×20	250	470
700	5	910	840	794	39,5	37×24	250	470
800	5	1025	950	901	43	41×24	275	500
900	5	1125	1050	1001	46,5	41×28	275	500
1000	5	1255	1170	1112	50	44×28	290	500
1100	5	1355	1270	1218	53,5	44×32	-	-
1200	5	1485	1390	1328	57	50×32	350	-
1300	5	1585	1490	1432	59	50×32	-	-
1400	5	1685	1590	1530	60	50×36	360	-
1500	5	1820	1710	1640	62,5	57×36	-	-
1600	5	1930	1820	1750	65	57×40	-	-
1800	5	2130	2020	1950	70	57×44	-	-
2000	5	2345	2230	2150	75	62×48	-	-
2200	5	2555	2440	2360	80	62×52	-	-
2400	6	2760	2650	2570	84	62×56	-	-
