TMP-3102Çekvalfler

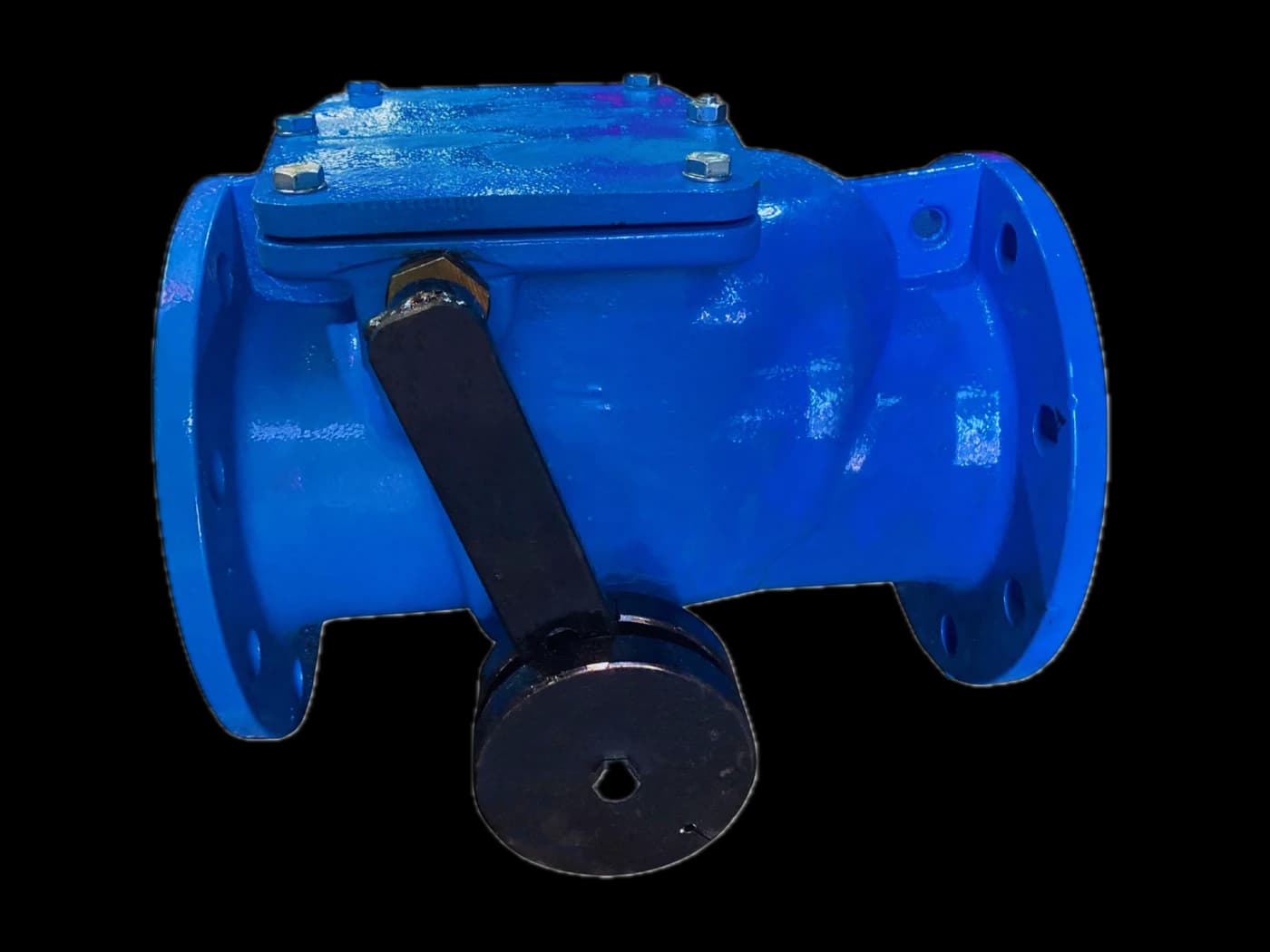

Kollu Çalparalı Çekvalf
DN 40 – DN 350 · karşı ağırlıklı
Kollu çalparalı çekvalf, tek yönlü akışı sağlarken klapenin kapanma hızını gövde dışındaki kol ve ağırlıkla ayarlama imkânı verir. Ağırlığın kol üzerindeki konumu değiştirilerek kapanma yumuşatılır ve pompa duruşlarında oluşan su darbesi azaltılır. Montajda gövde üzerindeki akış yönü işaretine uyulmalıdır. Salıncaklı klape üst kapak sökülerek kolayca değiştirilir. Sıcak ve soğuk su tesisatlarında, içme suyu şebekelerinde ve asidik olmayan akışkanlarda kullanılır.
TMP-3102TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 2 | Kapak | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 3 | Klape | EN-GJS-400/500 (GGG40/50) + EPDM Kaplı |
| 4 | Burç | MS58 |
| 5 | Kapak Contası | EPDM |
| 6 | Kapak Cıvataları | 8.8 Galvanizli |
| 7 | Kol | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 8 | Kol Ağırlığı | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
TEKNİK ÖZELLİKLER
| DN | D | k | d | f | C | Delik | L | H | Kg |
|---|---|---|---|---|---|---|---|---|---|
| 40 (PN10-16-25) | 150 | 110 | 84 | 3 | 19 | 19×4 | 180 | 124 | 14 |
| 50 (PN10-16-25) | 165 | 125 | 99 | 3 | 19 | 19×4 | 200 | 124 | 15 |
| 65 (PN10-16) | 185 | 145 | 118 | 3 | 19 | 19×4 | 240 | 153 | 21 |
| 65 (PN25) | 185 | 145 | 118 | 3 | 19 | 19×8 | 240 | 153 | 21 |
| 80 (PN10-16-25) | 200 | 160 | 132 | 3 | 19 | 19×8 | 260 | 150 | 27 |
| 100 (PN10-16) | 220 | 180 | 156 | 3 | 19 | 19×8 | 300 | 144 | 32 |
| 100 (PN25) | 235 | 190 | 156 | 3 | 19 | 23×8 | 300 | 144 | 32 |
| 125 (PN10-16) | 250 | 210 | 184 | 3 | 19 | 19×8 | 350 | 165 | 46 |
| 125 (PN25) | 270 | 220 | 184 | 3 | 19 | 28×8 | 350 | 165 | 50 |
| 150 (PN10-16) | 285 | 240 | 211 | 3 | 19 | 23×8 | 400 | 198 | 62 |
| 150 (PN25) | 300 | 250 | 211 | 3 | 20 | 28×8 | 400 | 198 | 67 |
| 200 (PN10) | 340 | 295 | 266 | 4 | 20 | 23×8 | 500 | 227 | 98 |
| 200 (PN16) | 340 | 295 | 266 | 4 | 20 | 23×12 | 500 | 227 | 98 |
| 200 (PN25) | 360 | 310 | 274 | 4 | 22 | 28×12 | 500 | 227 | 107 |
| 250 (PN10) | 395 | 350 | 319 | 4 | 22 | 23×12 | 600 | 240 | 149 |
| 250 (PN16) | 405 | 355 | 319 | 4 | 22 | 28×12 | 600 | 240 | 149 |
| 250 (PN25) | 425 | 370 | 330 | 4 | 24,5 | 31×12 | 600 | 240 | 163 |
| 300 (PN10) | 445 | 400 | 370 | 4 | 24,5 | 23×12 | 700 | 245 | 200 |
| 300 (PN16) | 460 | 410 | 370 | 4 | 24,5 | 28×12 | 700 | 245 | 200 |
| 300 (PN25) | 485 | 430 | 389 | 4 | 27,5 | 31×16 | 700 | 245 | 219 |
