TMP-3104Çekvalfler

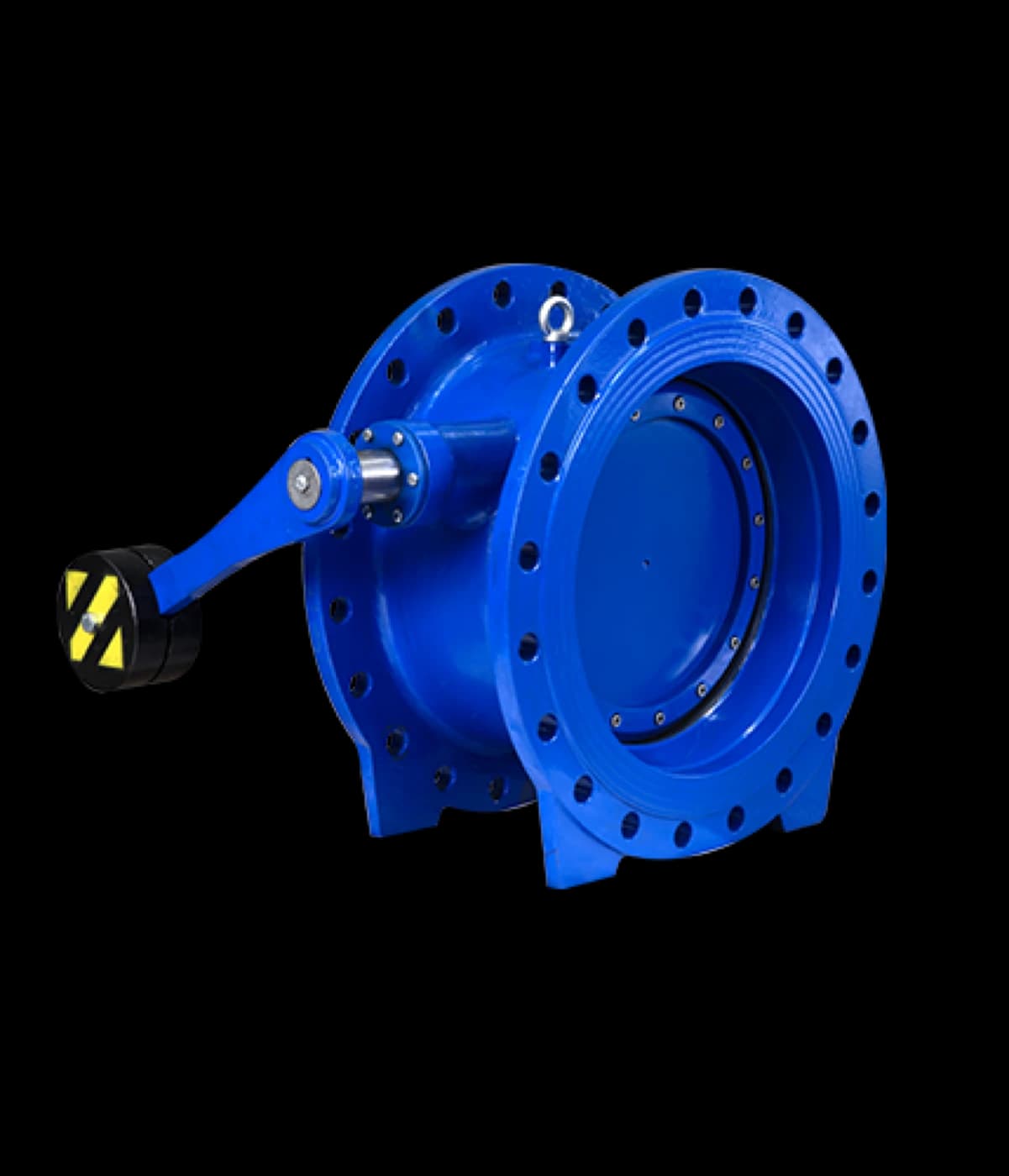

Tilting Çekvalf

DN 100 – DN 2400 · PN 10/16/25

Tilting çekvalf; silindir gövde içinde disk tipi bir klape, klapeyi taşıyan mil, ağırlık kolu ve ağırlıktan oluşur. Kısa gövdeli tasarımı hacim ve ağırlıkta üstün avantaj sağlar. Karşı ağırlık kolu vananın sağına veya soluna bağlanabildiği için yatay ve dikey hatlara kolayca monte edilir; ağırlığın yeri çalışma koşullarına göre ayarlanabilir. Sızdırmazlık metal metale veya conta ile sağlanır. Su ile temas eden cıvatalar A2-70 paslanmazdır. Bakım gerektirmeyen bir tasarıma sahiptir.

Fiyat Listesi (PDF) ↓

TMP-3104TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Çekvalf Gövde	GGG 40-50
2	Çekvalf Klape	GGG 40-50
3	Çekvalf Klape Kapağı	GGG 40-50
4	Klape Conta	EPDM
5	Kısa Mil	X20Cr13
6	Uzun Mil	X20Cr13
7	Boğaz Kapağı	GGG 40-50
8	Kör Kapak	ST 37
9	Burç	Bronz
10	O-Ring	EPDM
11	M8 Altı Köşe Cıvata	A2-70
12	M10 Alyan Cıvata	A2-70
13	Kol	GGG 40-50
14	Ağırlık	GGG 40-50
15	M18 Altı Köşe Cıvata	A2-70
16	M18 Somun	A4-80
17	Taşıma Mapası	A2-70

TEKNİK ÖZELLİKLERİ

DN	L	M	F	ØD	ØK	Ød	C	ØLxn	Kg
100	190	310	3	220	180	156	19	19×8	23
125	200	380	3	250	210	184	19	19×8	27
150	210	455	3	285	240	211	19	23×8	35
200	230	530	3	340	295	266	20	23×12	45
250	250	560	3	405	355	319	22	28×12	70
300	270	635	4	460	410	370	24,5	28×12	95
350	290	690	4	520	470	429	26,5	28×16	128
400	310	730	4	580	525	480	28	31×16	156
450	330	850	4	640	585	548	30	31×20	195
500	350	910	4	715	650	609	31,5	34×20	261
600	390	990	5	840	770	720	36	37×20	391
700	430	1100	5	910	840	794	39,5	37×24	480
800	470	1230	5	1025	950	901	43	41×24	710
900	510	1310	5	1125	1050	1001	46,5	41×28	861
1000	550	1450	5	1255	1170	1112	50	44×28	1020
1100	590	-	5	1355	1270	1218	53,5	44×32	-
1200	630	-	5	1485	1390	1328	57	50×32	-
1300	670	-	5	1585	1490	1432	59	50×32	-
1400	710	-	5	1685	1590	1530	60	50×36	-
1500	750	-	5	1820	1710	1640	62,5	57×36	-
1600	790	-	5	1930	1820	1750	65	57×40	-
1800	870	-	5	2130	2020	1950	70	57×44	-
2000	950	-	5	2345	2230	2150	75	62×48	-
