TMP-3101Çekvalfler

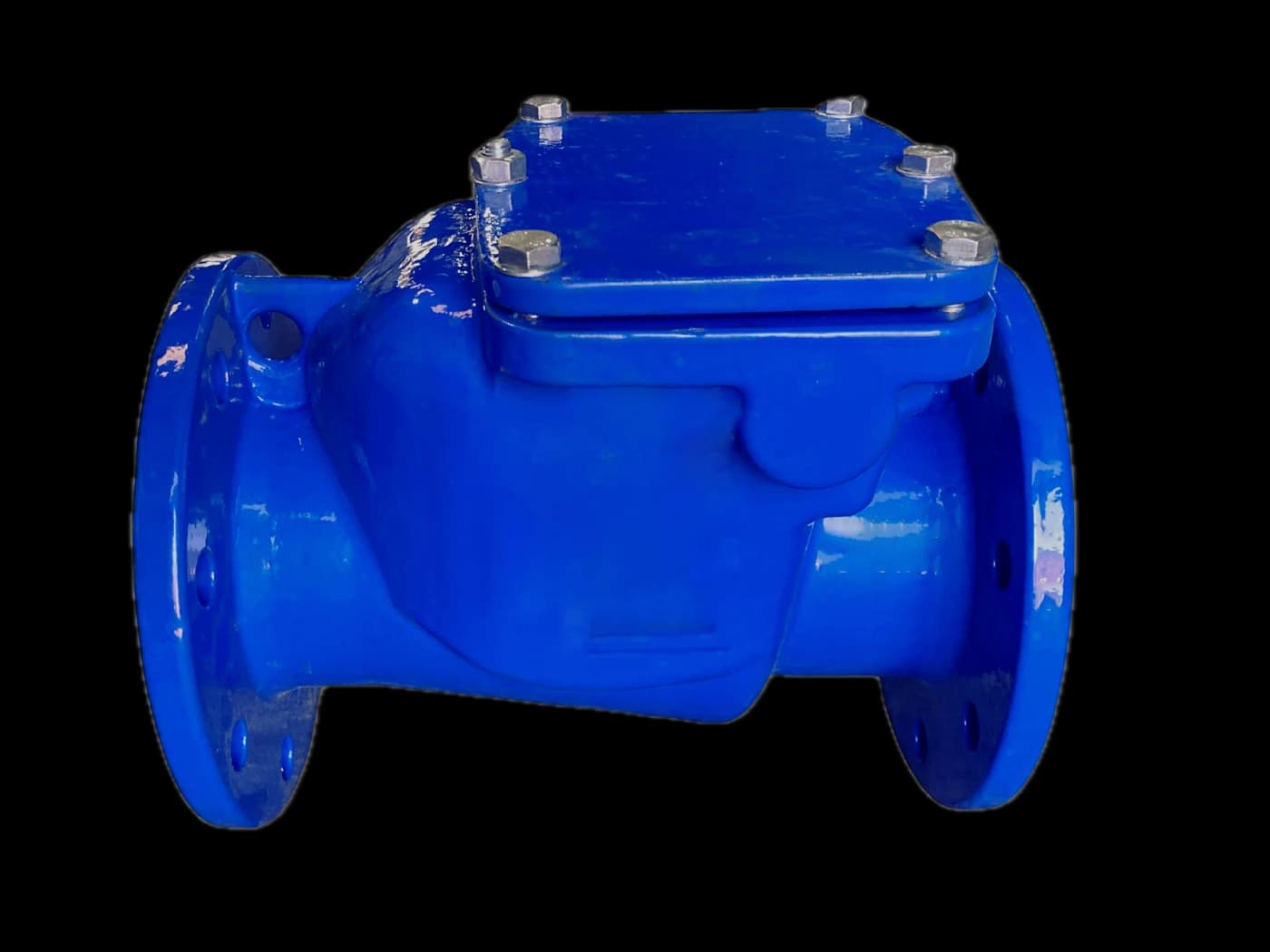

Çalparalı Çekvalf
DN 40 – DN 350 · PN 10/16/25
Çalparalı çekvalf, akışkanın yalnızca tek yönde ilerlemesine izin verir; akış kesildiğinde klape kendi ağırlığı ve karşı basınçla kapanarak geri dönüşü engeller. Pompa duruşlarında hattın boşalmasını ve pompanın ters dönmesini önler. Montajda gövde üzerindeki akış yönü işaretine uyulmalıdır. Salıncaklı klape, üst kapak sökülerek kolayca çıkarılıp değiştirilebildiğinden bakımı hızlıdır. Sıcak ve soğuk su tesisatlarında, içme suyu şebekelerinde ve asidik olmayan akışkanlarda kullanılır.
TMP-3101TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 2 | Kapak | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 3 | Klape | EN-GJS-400/500 (GGG40/50) + EPDM Kaplı |
| 4 | Burç | MS58 |
| 5 | Kapak Contası | EPDM |
| 6 | Kapak Cıvataları | 8.8 Galvanizli |
TEKNİK ÖZELLİKLER
| DN | D | k | d | f | C | Delik | L | H | Kg |
|---|---|---|---|---|---|---|---|---|---|
| 40 (PN10-16-25) | 150 | 110 | 84 | 3 | 19 | 19×4 | 180 | 124 | 12 |
| 50 (PN10-16-25) | 165 | 125 | 99 | 3 | 19 | 19×4 | 200 | 124 | 13 |
| 65 (PN10-16) | 185 | 145 | 118 | 3 | 19 | 19×4 | 240 | 153 | 18 |
| 65 (PN25) | 185 | 145 | 118 | 3 | 19 | 19×8 | 240 | 153 | 18 |
| 80 (PN10-16-25) | 200 | 160 | 132 | 3 | 19 | 19×8 | 260 | 150 | 23 |
| 100 (PN10-16) | 220 | 180 | 156 | 3 | 19 | 19×8 | 300 | 144 | 27 |
| 100 (PN25) | 235 | 190 | 156 | 3 | 19 | 23×8 | 300 | 144 | 27 |
| 125 (PN10-16) | 250 | 210 | 184 | 3 | 19 | 19×8 | 350 | 165 | 40 |
| 125 (PN25) | 270 | 220 | 184 | 3 | 19 | 28×8 | 350 | 165 | 44 |
| 150 (PN10-16) | 285 | 240 | 211 | 3 | 19 | 23×8 | 400 | 198 | 55 |
| 150 (PN25) | 300 | 250 | 211 | 3 | 20 | 28×8 | 400 | 198 | 60 |
| 200 (PN10) | 340 | 295 | 266 | 4 | 20 | 23×8 | 500 | 227 | 90 |
| 200 (PN16) | 340 | 295 | 266 | 4 | 20 | 23×12 | 500 | 227 | 90 |
| 200 (PN25) | 360 | 310 | 274 | 4 | 22 | 28×12 | 500 | 227 | 99 |
| 250 (PN10) | 395 | 350 | 319 | 4 | 22 | 23×12 | 600 | 240 | 140 |
| 250 (PN16) | 405 | 355 | 319 | 4 | 22 | 28×12 | 600 | 240 | 140 |
| 250 (PN25) | 425 | 370 | 330 | 4 | 24,5 | 31×12 | 600 | 240 | 154 |
| 300 (PN10) | 445 | 400 | 370 | 4 | 24,5 | 23×12 | 700 | 245 | 190 |
| 300 (PN16) | 460 | 410 | 370 | 4 | 24,5 | 28×12 | 700 | 245 | 190 |
| 300 (PN25) | 485 | 430 | 389 | 4 | 27,5 | 31×16 | 700 | 245 | 209 |
