TMP-3105Çekvalfler

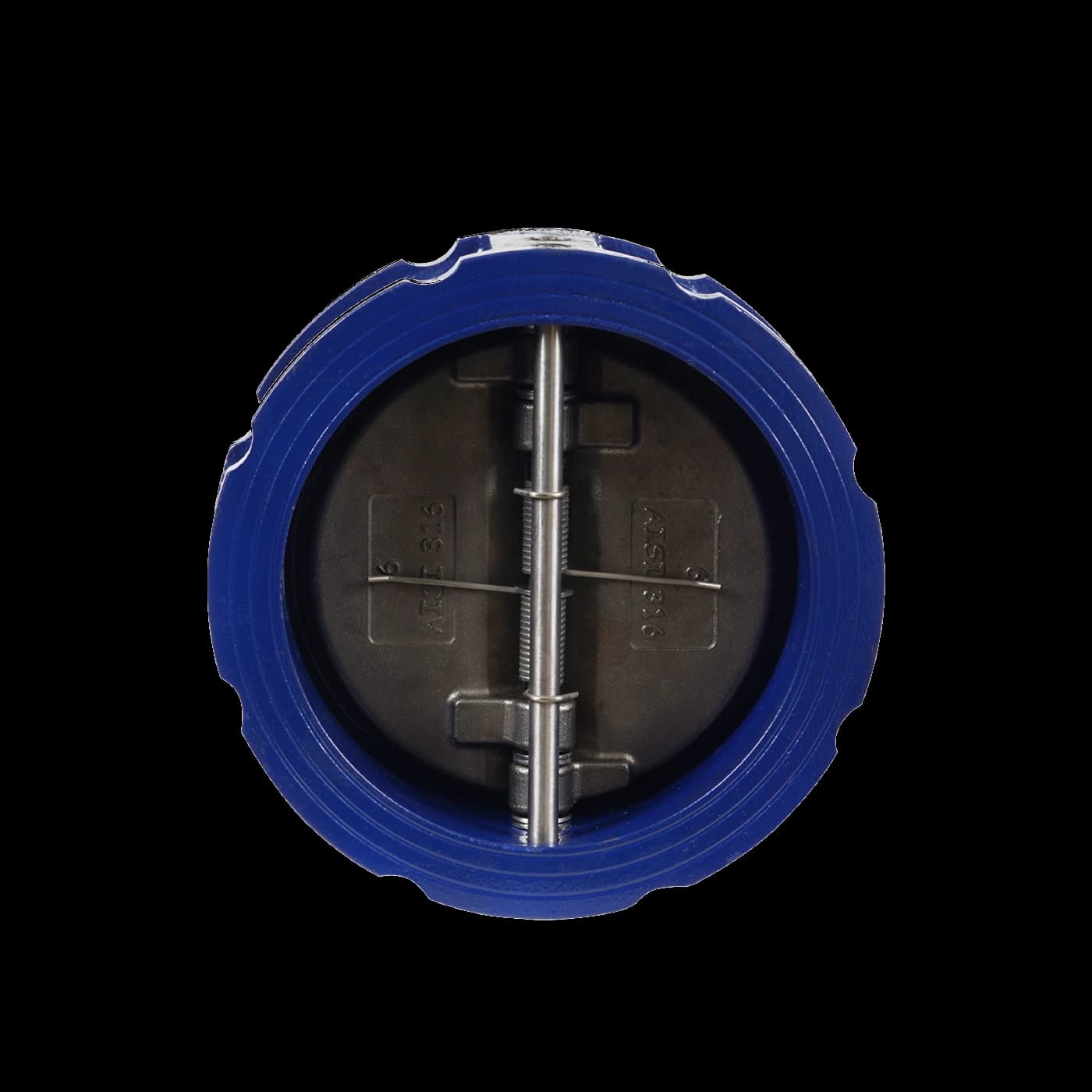

Dual Çekvalf Nikel Klapeli

wafer tip · çift klapeli

Çift klapeli (dual plate) çekvalfler, yay destekli iki yarım klapesi sayesinde akış durduğunda hızlı ve sessiz kapanarak geri akışı önler. Kısa montaj boyu ve düşük ağırlığı ile flanşlar arasına kolayca monte edilir; yatay ve dikey hatlarda kullanılabilir. PN 10, PN 16 ve 5K anma basınçlarında üretilir; 16 bar’a kadar çalışma basıncına ve -10 ile +120 °C sıcaklık aralığına uygundur. Sulama sistemleri, arıtma sistemleri ve pis su hatları, yangın tesisatları ile yağ devrelerinde kullanılır. Bu modelde klape, EN GJS 400-15 sfero döküm üzeri nikel kaplamadır.

TMP-3105TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Gövde	EN GJS 400-15 Sfero Döküm
2	Klape	EN GJS 400-15 + Nikel Kaplama
3	Sit	EPDM - NBR
4	Yay	Paslanmaz Çelik
5	Mil	Paslanmaz Çelik
6	Stop Pimi	Paslanmaz Çelik

TEKNİK ÖZELLİKLER

DN	Ød	ØD	L	W	Kg
50	65	107	43	49	1,5
65	80	127	46	63	2,4
80	94	142	64	69	3,6
100	117	162	64	97	5,7
125	145	192	70	121	7,3
150	170	218	76	145	9
200	224	268	89	197	17
250	265	327	114	234	26
300	310	384	114	284	42
350	360	438	127	333	55
400	489	410	140	379	62
450	468	539	152	415	96
500	515	617	152	460	130
600	624	734	178	527	170

ANMA BASINCI: PN 10 - PN 16 - 5K
