TMP-3106Çekvalfler

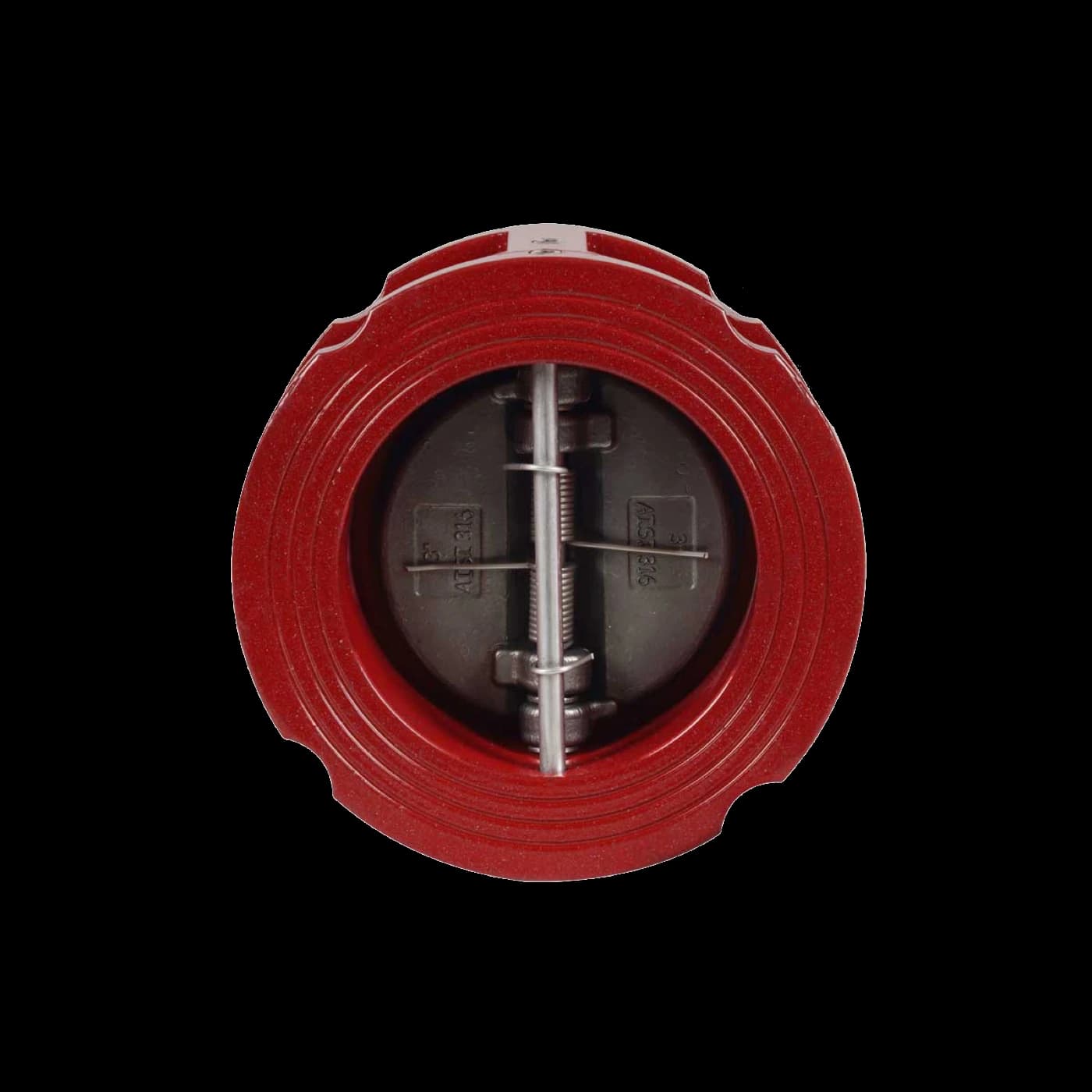

Dual Çekvalf Paslanmaz Klapeli
wafer tip · çift klapeli
Çift klapeli (dual plate) çekvalfler, yay destekli iki yarım klapesi sayesinde akış durduğunda hızlı ve sessiz kapanarak geri akışı önler. Kısa montaj boyu ve düşük ağırlığıyla flanşlar arasına kolayca monte edilir; yatay ve dikey hatlarda çalışır. PN 10, PN 16 ve 5K anma basınçlarında üretilir; 16 bar’a kadar basınca ve -10 ile +120 °C sıcaklığa uygundur. Sulama ve arıtma sistemleri, pis su hatları, yangın tesisatları ile yağ devrelerinde kullanılır. Klapesi AISI 304 / AISI 316 paslanmaz çeliktir.
TMP-3106TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | EN GJS 400-15 Sfero Döküm |
| 2 | Klape | AISI 304 / AISI 316 Paslanmaz Çelik |
| 3 | Sit | EPDM - NBR |
| 4 | Yay | Paslanmaz Çelik |
| 5 | Mil | Paslanmaz Çelik |
| 6 | Stop Pimi | Paslanmaz Çelik |
TEKNİK ÖZELLİKLER
| DN | Ød | ØD | L | W | Kg |
|---|---|---|---|---|---|
| 50 | 65 | 107 | 43 | 49 | 1,5 |
| 65 | 80 | 127 | 46 | 63 | 2,4 |
| 80 | 94 | 142 | 64 | 69 | 3,6 |
| 100 | 117 | 162 | 64 | 97 | 5,7 |
| 125 | 145 | 192 | 70 | 121 | 7,3 |
| 150 | 170 | 218 | 76 | 145 | 9 |
| 200 | 224 | 268 | 89 | 197 | 17 |
| 250 | 265 | 327 | 114 | 234 | 26 |
| 300 | 310 | 384 | 114 | 284 | 42 |
| 350 | 360 | 438 | 127 | 333 | 55 |
| 400 | 489 | 410 | 140 | 379 | 62 |
| 450 | 468 | 539 | 152 | 415 | 96 |
| 500 | 515 | 617 | 152 | 460 | 130 |
| 600 | 624 | 734 | 178 | 527 | 170 |
ANMA BASINCI: PN 10 - PN 16 - 5K
