TMP-3103Çekvalfler

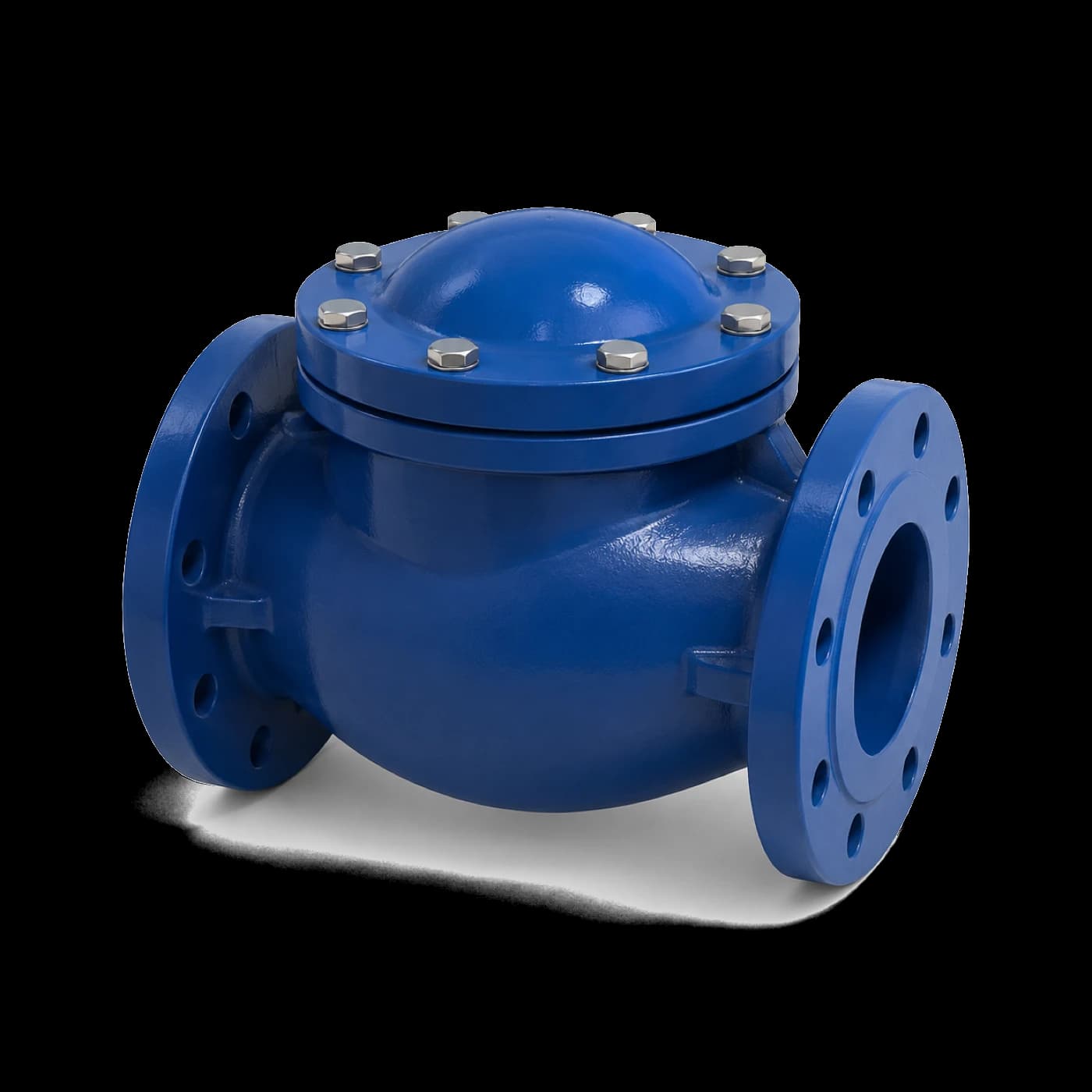

Toplu Çekvalf

DN 40 – DN 350 · PN 10/16/25

Toplu çekvalf, klape yerine gövde içinde serbest hareket eden kauçuk kaplı bir top kullanır. Akış durduğunda top kendi ağırlığı ve karşı basınçla yuvasına oturarak geri akışı keser. Hareketli tek parçası olduğu için tıkanmaya karşı dayanıklıdır ve klapeli tiplere göre daha geç yıpranır. Top yıprandığında üst kapak açılarak değiştirilir, başka bir bakım gerektirmez. İçme suyu şebekelerinde, atık su hatlarında ve asidik olmayan akışkanlarda kullanılır.

Fiyat Listesi (PDF) ↓

TMP-3103TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Gövde	EN-GJS-400 (GGG40) EN-GJS-500 (GGG50)
2	Kapak	EN-GJS-400 (GGG40) EN-GJS-500 (GGG50)
3	Top	EN-GJS-400/500 (GGG40/50) + EPDM Kaplı
4	Kapak Contası	EPDM
5	Kapak Cıvataları	8.8 Galvanizli

TEKNİK ÖZELLİKLER

DN	D	k	d	f	C	Delik	L	Kg
40 (PN10-16-25)	150	110	84	3	19	19×4	180	12
50 (PN10-16-25)	165	125	99	3	19	19×4	200	13
65 (PN10-16)	185	145	118	3	19	19×4	240	18
65 (PN25)	185	145	118	3	19	19×8	240	18
80 (PN10-16-25)	200	160	132	3	19	19×8	260	23
100 (PN10-16)	220	180	156	3	19	19×8	300	27
100 (PN25)	235	190	156	3	19	23×8	300	27
125 (PN10-16)	250	210	184	3	19	19×8	350	40
125 (PN25)	270	220	184	3	19	28×8	350	44
150 (PN10-16)	285	240	211	3	19	23×8	400	55
150 (PN25)	300	250	211	3	20	28×8	400	60
200 (PN10)	340	295	266	4	20	23×8	500	90
200 (PN16)	340	295	266	4	20	23×12	500	90
200 (PN25)	360	310	274	4	22	28×12	500	99
250 (PN10)	395	350	319	4	22	23×12	600	140
250 (PN16)	405	355	319	4	22	28×12	600	140
250 (PN25)	425	370	330	4	24,5	31×12	600	154
