TMP-3107Çekvalfler

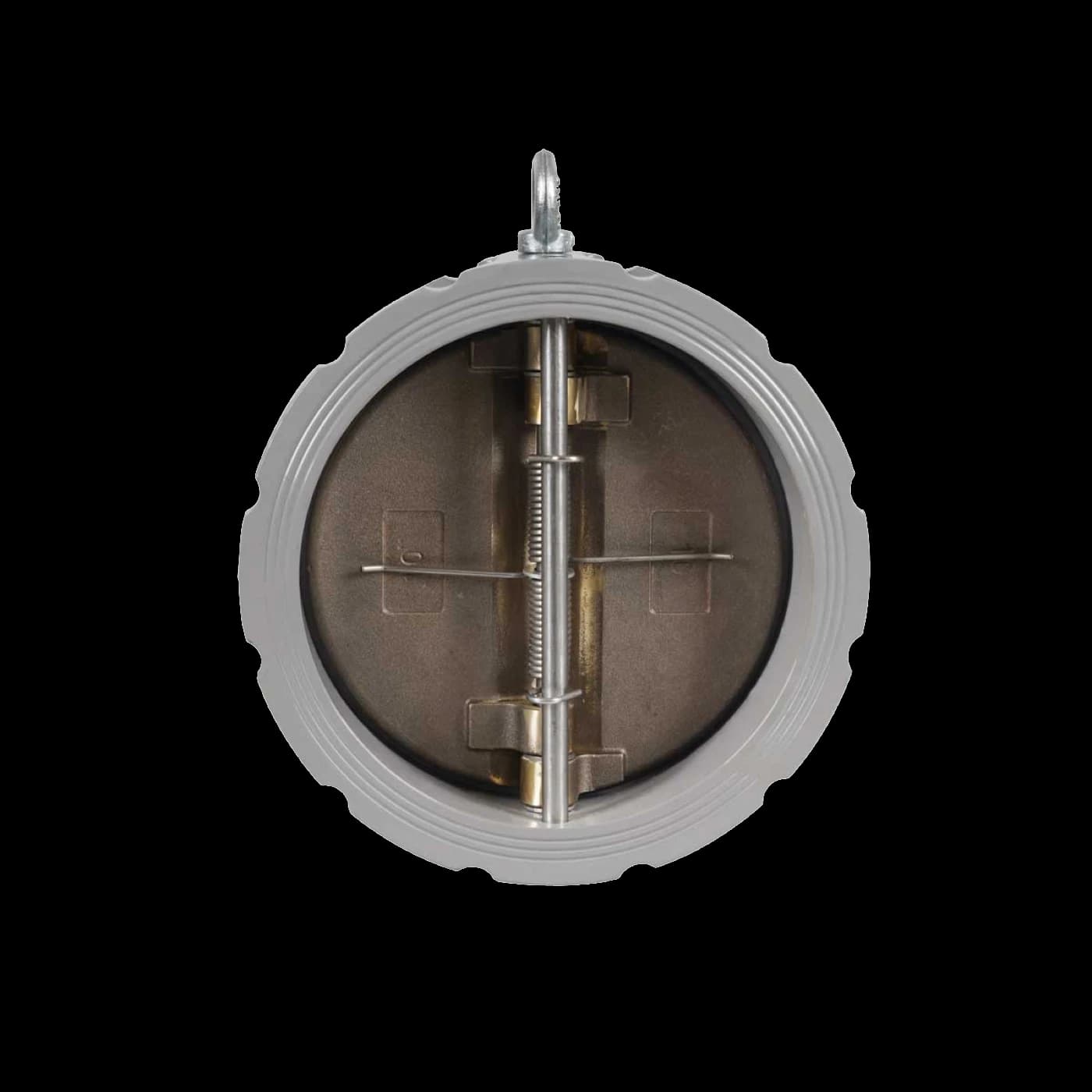

Dual Çekvalf Al Bronz Klapeli
wafer tip · çift klapeli
Çift klapeli (dual plate) çekvalfler, yay destekli iki yarım klapesi sayesinde akış durduğunda hızlı ve sessiz kapanarak geri akışı önler. Kısa montaj boyu ve düşük ağırlığıyla flanşlar arasına kolayca monte edilir; yatay ve dikey hatlarda çalışır. PN 10, PN 16 ve 5K anma basınçlarında üretilir; 16 bar’a kadar basınca ve -10 ile +120 °C sıcaklığa uygundur. Sulama ve arıtma sistemleri, pis su hatları, yangın tesisatları ile yağ devrelerinde kullanılır. Klapesi alüminyum bronzdur.
TMP-3107TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | EN GJS 400-15 Sfero Döküm |
| 2 | Klape | Alüminyum Bronz |
| 3 | Sit | EPDM - NBR |
| 4 | Yay | Paslanmaz Çelik |
| 5 | Mil | Paslanmaz Çelik |
| 6 | Stop Pimi | Paslanmaz Çelik |
TEKNİK ÖZELLİKLER
| DN | Ød | ØD | L | W | Kg |
|---|---|---|---|---|---|
| 50 | 65 | 107 | 43 | 49 | 1,5 |
| 65 | 80 | 127 | 46 | 63 | 2,4 |
| 80 | 94 | 142 | 64 | 69 | 3,6 |
| 100 | 117 | 162 | 64 | 97 | 5,7 |
| 125 | 145 | 192 | 70 | 121 | 7,3 |
| 150 | 170 | 218 | 76 | 145 | 9 |
| 200 | 224 | 268 | 89 | 197 | 17 |
| 250 | 265 | 327 | 114 | 234 | 26 |
| 300 | 310 | 384 | 114 | 284 | 42 |
| 350 | 360 | 438 | 127 | 333 | 55 |
| 400 | 489 | 410 | 140 | 379 | 62 |
| 450 | 468 | 539 | 152 | 415 | 96 |
| 500 | 515 | 617 | 152 | 460 | 130 |
| 600 | 624 | 734 | 178 | 527 | 170 |
ANMA BASINCI: PN 10 - PN 16 - 5K
