TMP-5204Küresel Vanalar

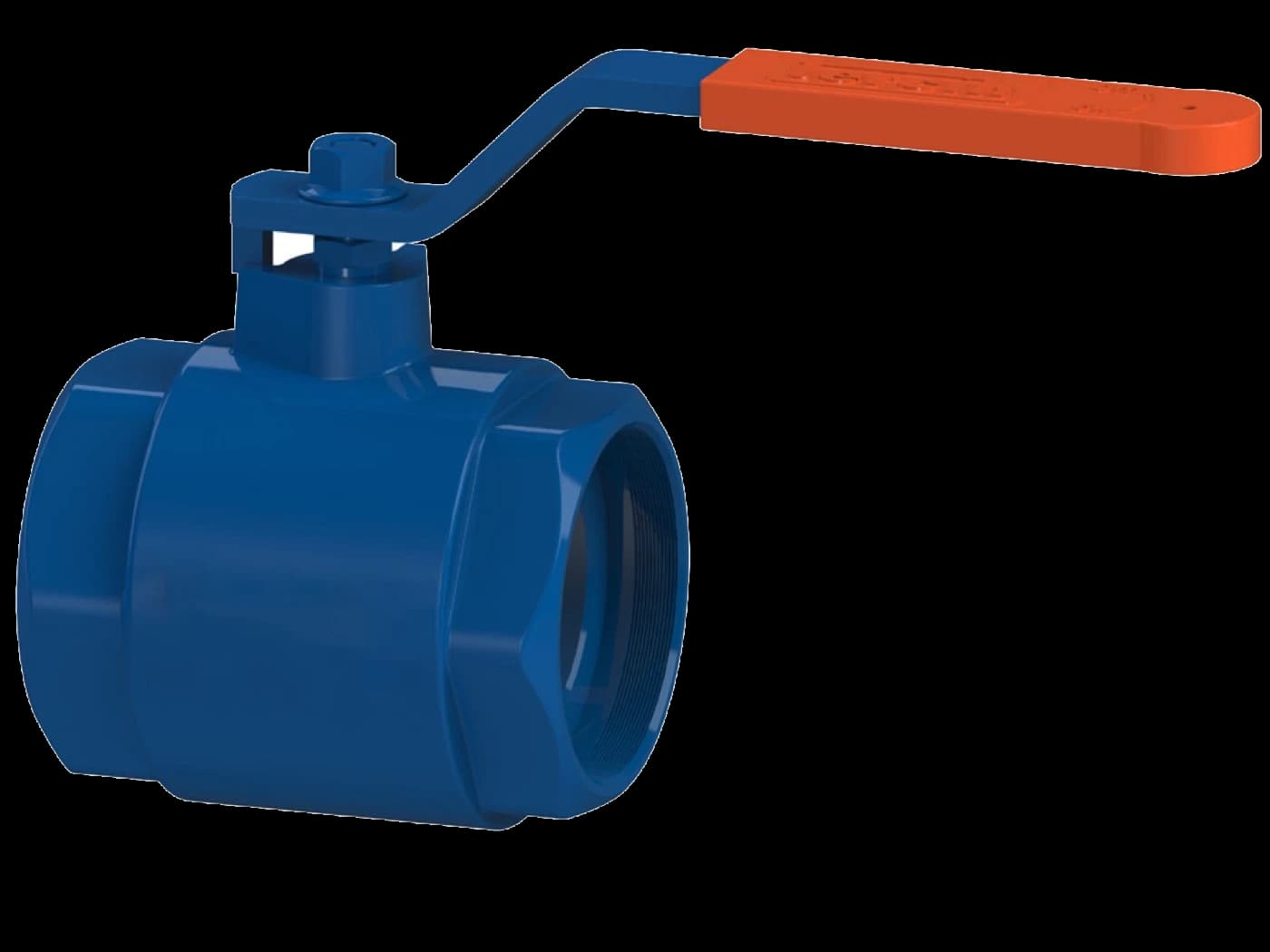

Dişli Küresel Vana
PN 16 · DN 65 – DN 100
Dişli küresel vanalar; dişli hatlarda hızlı açma-kapama sağlayan, kullanımı kolay ve uzun ömürlü vanalardır. Gövde ve kapak EN- GJL-250 (GG25) pik veya EN-GJS-400 (GGG40) sfero dökümdür. Basınç kayıpları minimum, sızdırmazlık performansı maksimum seviyededir. PN 16 anma basıncında üretilir, maksimum 180 °C sıcaklıkta çalışır ve dişli (R) bağlantıya sahiptir. Isıtma ve soğutma sistemleri, asit ve alkali ihtiva etmeyen akışkanlar, kimya ve kâğıt fabrikaları ile arazi sulama hatlarında kullanılır.
TMP-5204TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | EN-GJS-400 (GGG40) |
| 2 | Kapak | EN-GJS-400 (GGG40) |
| 3 | Küre | EN-GJS-400 (GGG40) / AISI430 / AISI304 |
| 4 | Küre Teflonu | PTFE |
| 5 | Ara Teflonu | PTFE |
| 6 | Pim | Ç 1040 / X20Cr13 |
| 7 | Rakor Alt Teflonu | PTFE |
| 8 | Rakor | Ç 1040 |
| 9 | Kol | ST-37 |
| 10 | Kol Somunu | Ç 1030 |
| 11 | Kol Kaplama | F2-12 |
| 12 | Cıvata | Ç 1030 |
| 13 | Somun | Ç 1030 |
TEKNİK ÖZELLİKLER
| DN | R | L | H | G |
|---|---|---|---|---|
| 65 | 2 1/2” | 140 | 138 | 265 |
| 80 | 3” | 160 | 145 | 265 |
| 100 | 4” | 175 | 155 | 265 |
