TMP-5102Küresel Vanalar

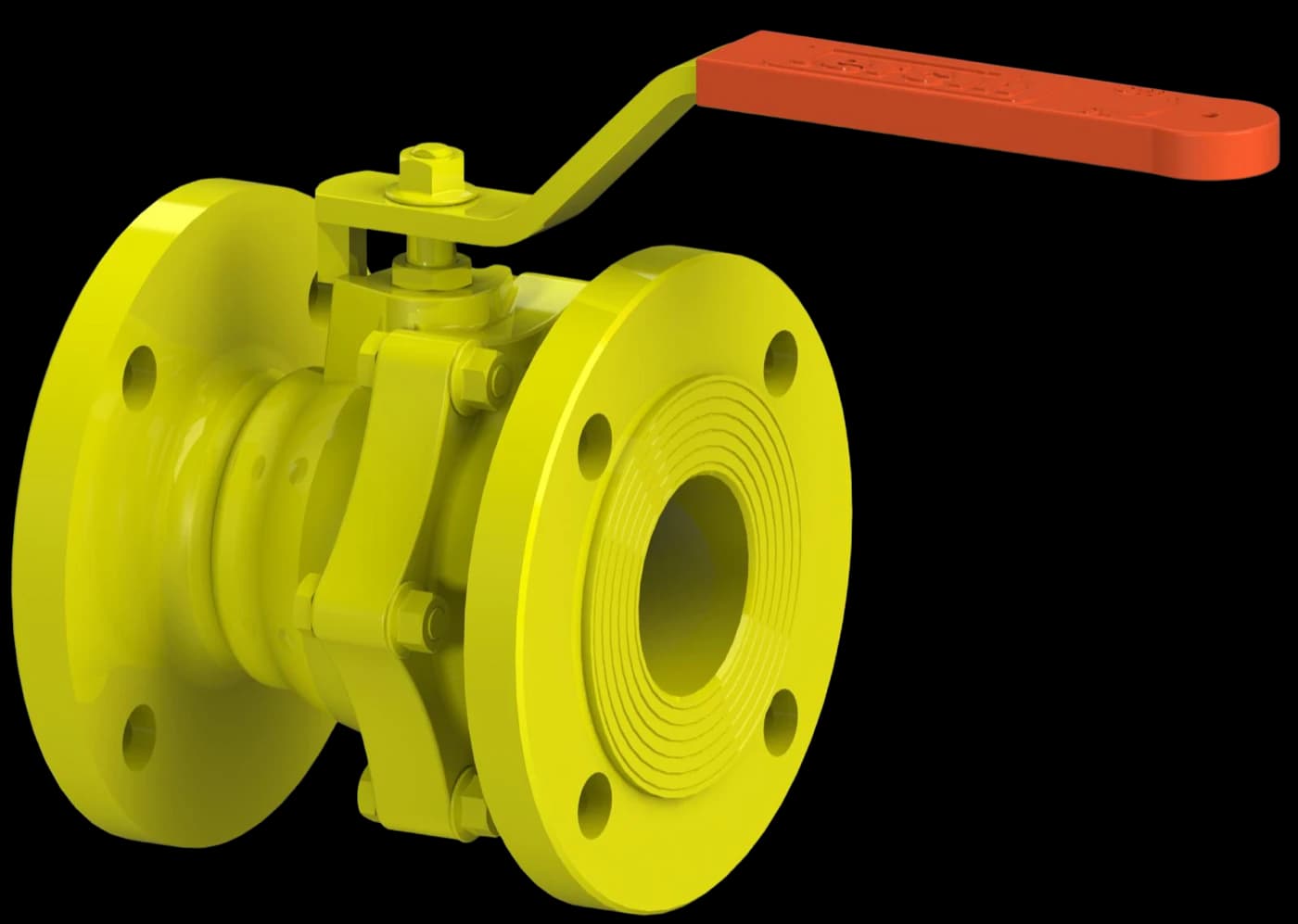

Tam Geçişli Flanşlı Doğalgaz Küresel Vana (Üç Parça)
PN 25 · DN 65 – DN 125
Doğalgaz küresel vanaları; basınçlı gaz ve sıvı yakıt hatlarında güvenli kesme sağlamak için tasarlanmıştır. Üç parçalı gövde tasarımındadır; gövde ve kapaklar EN-GJS-400 (GGG40) sfero dökümdür. Kullanımı kolay ve uzun ömürlüdür. PN 16-25 anma basıncında üretilir ve maksimum 60 °C sıcaklıkta çalışır. EN 1092-2 flanşlı bağlantıya sahiptir; TS 9809’a uygundur ve Gazmer onaylıdır. Basınçlı gazlar, sıvı yakıtlar, doğalgaz ve LPG sistemlerinde kullanılır.
TMP-5102TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | EN-GJS-400 (GGG40) |
| 2 | Kapak | EN-GJS-400 (GGG40) |
| 3 | Küre | EN-GJS-400 (GGG40) / AISI430 / AISI304 |
| 4 | Küre Teflonu | PTFE |
| 5 | Ara Teflonu | PTFE |
| 6 | Pim | Ç 1040 / X20Cr13 |
| 7 | Rakor Alt Teflonu | PTFE |
| 8 | Rakor | Ç 1040 |
| 9 | Kol | ST-37 |
| 10 | Kol Somunu | Ç 1030 |
| 11 | Kol Plastiği | F2-12 |
| 12 | Saplama | Ç 1030 |
| 13 | Somun | Ç 1030 |
TEKNİK ÖZELLİKLER
| DN | d | L | g | k | D | l | f | b | H | G | DS |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 2 1/2” | 290 | 118 | 145 | 185 | 19 | 3 | 20 | 158 | 200 | 4 |
| 80 | 3” | 310 | 132 | 160 | 200 | 19 | 3 | 22 | 169 | 270 | 8 |
| 100 | 4” | 350 | 156 | 180 | 220 | 19 | 3 | 24 | 225 | 270 | 8 |
| 125 | 5” | 400 | 184 | 210 | 250 | 19 | 3 | 26 | 258 | 320 | 8 |
| 150 | 6” | 480 | 211 | 240 | 285 | 23 | 3 | 26 | 275 | 370 | 8 |
| 200 | 8” | 600 | 266 | 295 | 340 | 23 | 3 | 30 | 325 | 400 | 12 |
