TMP-5101Küresel Vanalar

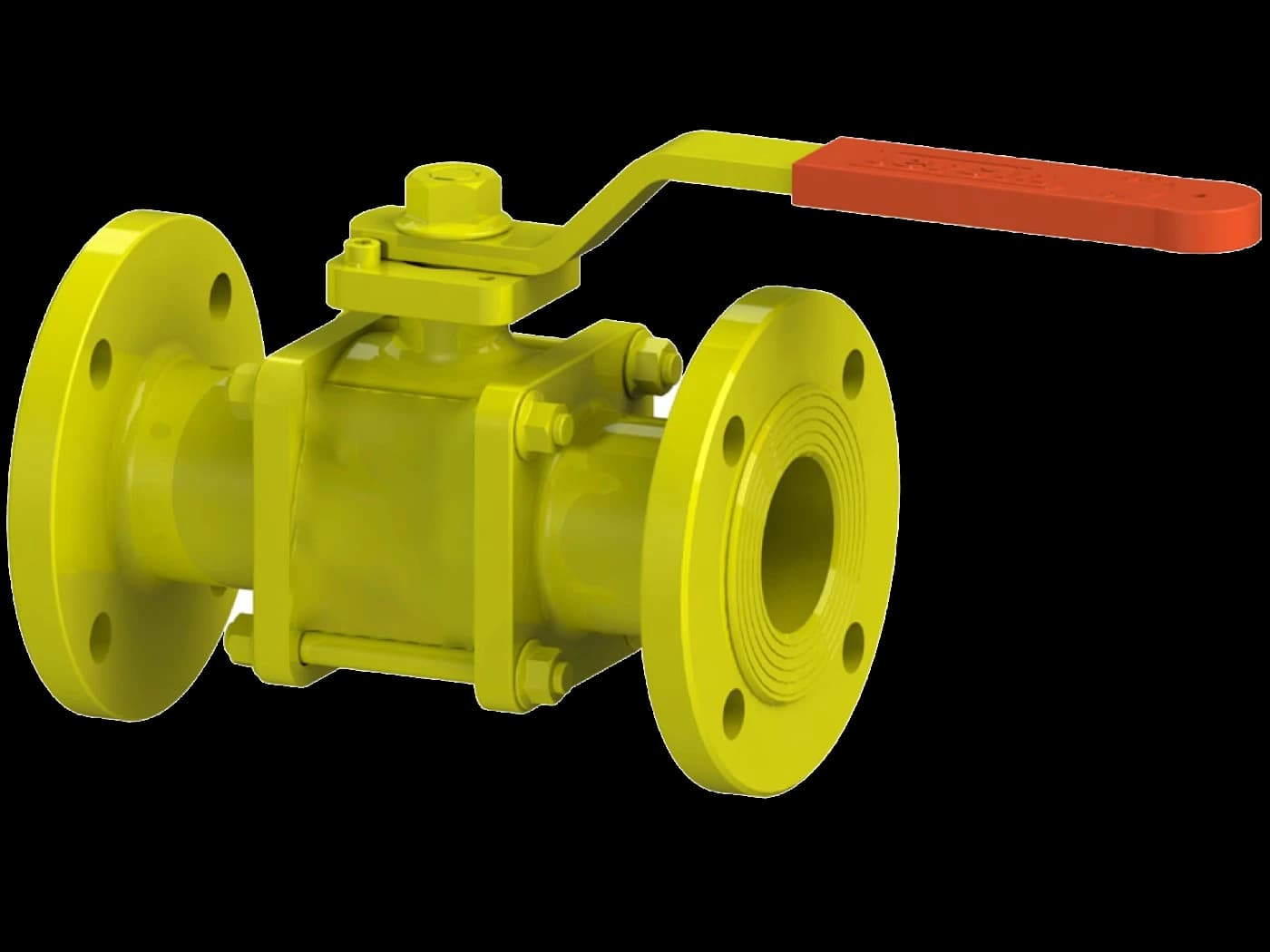

Tam Geçişli Flanşlı Doğalgaz Küresel Vana (İki Parça)

PN 16-25 · DN 65 – DN 100

Doğalgaz küresel vanaları; basınçlı gaz ve sıvı yakıt hatlarında güvenli kesme sağlamak için tasarlanmıştır. İki parçalı gövde tasarımındadır; gövde ve kapak EN-GJS-400 (GGG40) sfero dökümdür. Kullanımı kolay ve uzun ömürlüdür. PN 16 anma basıncında üretilir ve maksimum 60 °C sıcaklıkta çalışır. EN 1092-2 flanşlı bağlantıya sahiptir; TS 9809’a uygundur ve Gazmer onaylıdır. Basınçlı gazlar, sıvı yakıtlar, doğalgaz ve LPG sistemlerinde kullanılır.

Fiyat Listesi (PDF) ↓

Tam Geçişli Flanşlı Doğalgaz Küresel Vana (İki Parça)

TMP-5101TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Gövde	EN-GJS-400 (GGG40)
2	Kapak	EN-GJL-250 (GG25)
3	Küre	EN-GJS-400 (GGG40) / AISI430 / AISI304
4	Küre Teflonu	PTFE
5	Ara Teflonu	PTFE
6	Pim	Ç 1040 / X20Cr13
7	Rakor Alt Teflonu	PTFE
8	Rakor	Ç 1040
9	Kol	ST-37
10	Kol Somunu	Ç 1030
11	Kol Plastiği	F2-12
12	Cıvata	Ç 1030
13	Somun	Ç 1030

TEKNİK ÖZELLİKLER

DN	d	L	g	k	D	l	f	b	H	G	DS
25	1”	125	65	85	115	14	3	16	90	150	4
32	1 1/4”	130	76	100	140	19	3	18	108	200	4
40	1 1/2”	140	84	110	150	19	3	18	108	200	4
50	2”	150	99	125	165	19	3	20	115	200	4
65	2 1/2”	170	118	145	185	19	3	20	125	200	4
80	3”	180	132	160	200	19	3	22	150	270	8
100	4”	190	156	180	220	19	3	24	165	270	8
125	5”	325	184	210	250	19	3	26	195	320	8
150	6”	350	211	240	285	23	3	26	215	370	8
200	8”	400	266	295	340	23	3	30	250	400	12
250-R	10”	450	319	355	405	28	3	30	250	400	12
