TMP-5201Küresel Vanalar

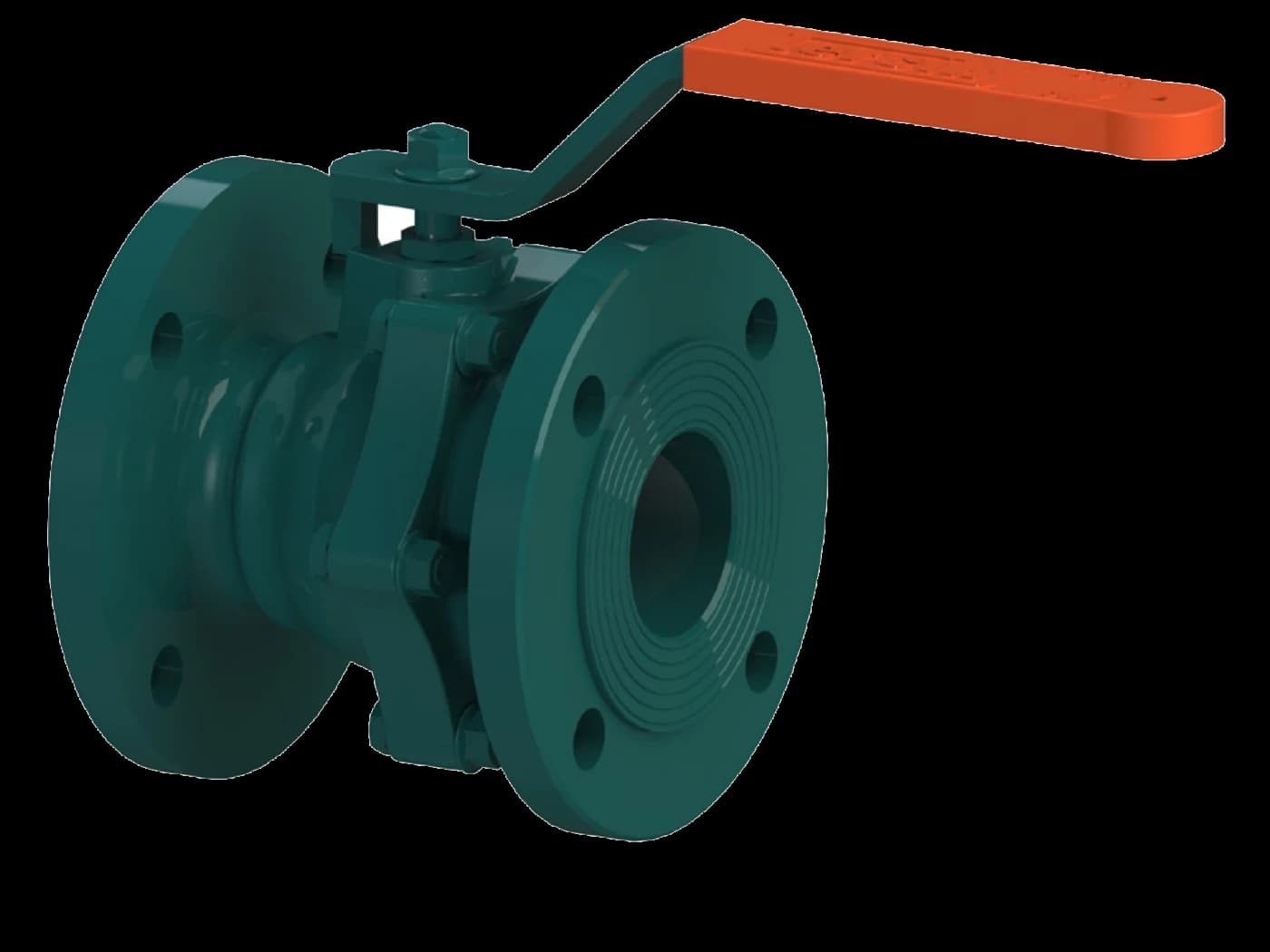

Tam Geçişli Flanşlı Küresel Vana (İki Parça)

PN 10-16 · DN 25 – DN 250

Tam geçişli flanşlı küresel vanalar; kullanımı kolay, uzun ömürlü ve bakım gerektirmeyen vanalardır. Basınç kayıpları minimum seviyededir, az yer kaplar ve sızdırmazlık performansı maksimum seviyededir. İki parçalı gövde tasarımındadır; gövde ve kapak EN-GJL-250 (GG25) pik dökümdür. PN 10-16 anma basıncında üretilir, maksimum 180 °C sıcaklıkta çalışır ve EN 1092-2 flanşlı bağlantıya sahiptir. Isıtma ve soğutma sistemleri, düşük basınçlı buhar hatları, asit ve alkali ihtiva etmeyen akışkanlar, kimya ve kâğıt fabrikaları, arazi sulama hatları ile endüstriyel yağ ve boya fabrikalarında kullanılır.

Fiyat Listesi (PDF) ↓

Tam Geçişli Flanşlı Küresel Vana (İki Parça)

TMP-5201TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Gövde	EN-GJL-250 (GG25)
2	Kapak	EN-GJL-250 (GG25)
3	Küre	EN-GJS-400 (GGG40) / AISI430 / AISI304
4	Küre Teflonu	PTFE
5	Ara Teflonu	PTFE
6	Pim	Ç 1040 / X20Cr13
7	Rakor Alt Teflonu	PTFE
8	Rakor	Ç 1040
9	Kol	ST-37
10	Kol Somunu	Ç 1030
11	Kol Plastiği	F2-12
12	Cıvata	Ç 1030
13	Somun	Ç 1030

TEKNİK ÖZELLİKLER

DN	d	L	g	k	D	l	f	b	H	G	DS
25	1”	125	65	85	115	14	3	16	90	150	4
32	1 1/4”	130	76	100	140	19	3	18	108	200	4
40	1 1/2”	140	84	110	150	19	3	18	108	200	4
50	2”	150	99	125	165	19	3	20	115	200	4
65	2 1/2”	170	118	145	185	19	3	20	125	200	4
80	3”	180	132	160	200	19	3	22	150	270	8
100	4”	190	156	180	220	19	3	24	165	270	8
125	5”	325	184	210	250	19	3	26	195	320	8
150	6”	350	211	240	285	23	3	26	215	370	8
200	8”	400	266	295	340	23	3	30	250	400	12
250-R	10”	450	319	355	405	28	3	30	250	400	12
