TMP-5202Küresel Vanalar

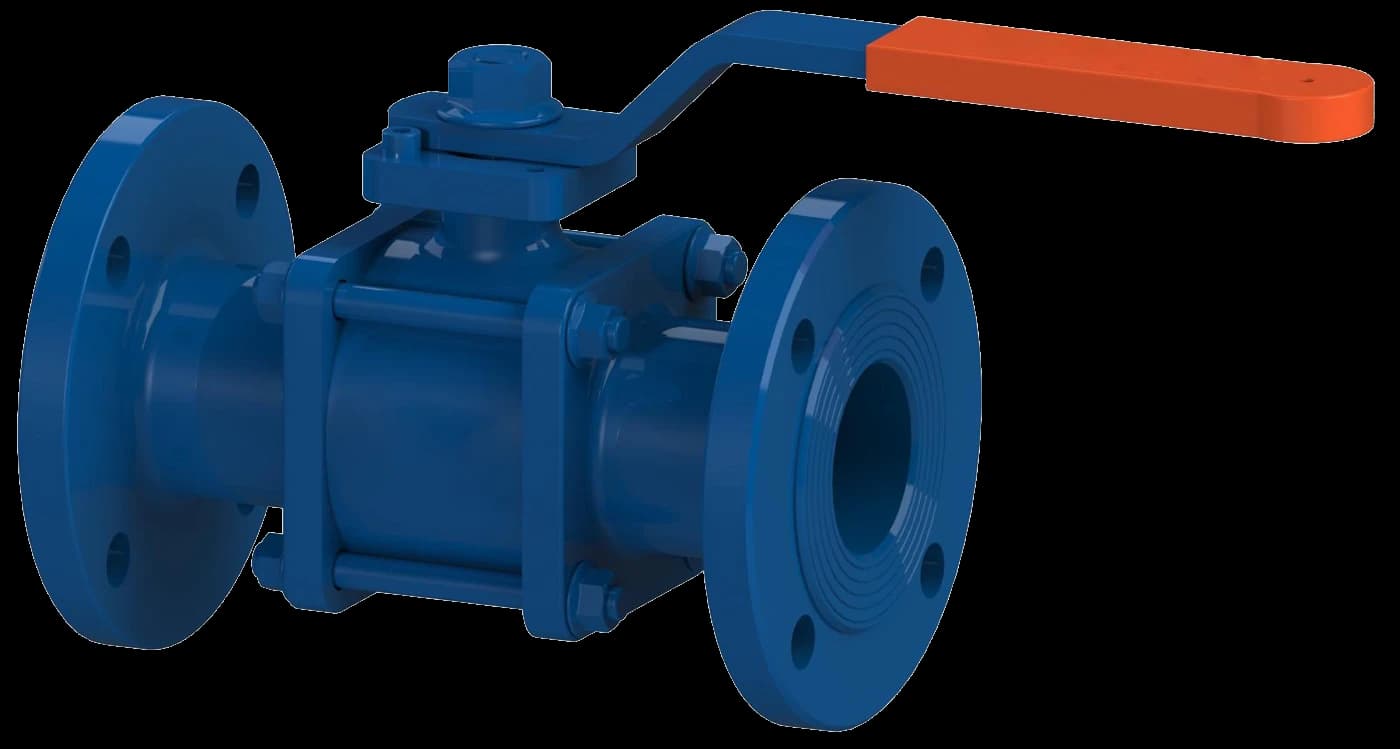

Tam Geçişli Flanşlı Küresel Vana (Üç Parça)

PN 16 · DN 25 – DN 200

Tam geçişli flanşlı küresel vanalar; kullanımı kolay, uzun ömürlü ve bakım gerektirmeyen vanalardır. Basınç kayıpları minimum seviyededir, az yer kaplar ve sızdırmazlık performansı maksimum seviyededir. Üç parçalı gövde tasarımındadır; gövde ve kapaklar EN-GJL-250 (GG25) pik dökümdür. PN 16 anma basıncında üretilir, maksimum 180 °C sıcaklıkta çalışır ve EN 1092-2 flanşlı bağlantıya sahiptir. Isıtma ve soğutma sistemleri, düşük basınçlı buhar hatları, asit ve alkali ihtiva etmeyen akışkanlar, kimya ve kâğıt fabrikaları, arazi sulama hatları ile endüstriyel yağ ve boya fabrikalarında kullanılır.

Fiyat Listesi (PDF) ↓

Tam Geçişli Flanşlı Küresel Vana (Üç Parça)

TMP-5202TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Gövde	EN-GJL-250 (GG25)
2	Kapak	EN-GJL-250 (GG25)
3	Küre	EN-GJS-400 (GGG40) / AISI430 / AISI304
4	Küre Teflonu	PTFE
5	Ara Teflonu	PTFE
6	Pim	Ç 1040 / X20Cr13
7	Rakor Alt Teflonu	PTFE
8	Rakor	Ç 1040
9	Kol	ST-37
10	Kol Somunu	Ç 1030
11	Kol Plastiği	F2-12
12	Saplama	Ç 1030
13	Somun	Ç 1030

TEKNİK ÖZELLİKLER

DN	d	L	g	k	D	l	f	b	H	G	DS
25	1”	160	65	85	115	14	3	16	100	150	4
32	1 1/4”	180	76	100	140	19	3	18	115	200	4
40	1 1/2”	200	84	110	150	19	3	18	127	200	4
50	2”	230	99	125	165	19	3	20	137	200	4
65	2 1/2”	290	118	145	185	19	3	20	158	200	4
80	3”	310	132	160	200	19	3	22	169	270	8
100	4”	350	156	180	220	19	3	24	225	270	8
125	5”	400	184	210	250	19	3	26	258	320	8
150	6”	480	211	240	285	23	3	26	275	370	8
200	8”	600	266	295	340	23	3	30	325	400	12
