TMP-5203Küresel Vanalar

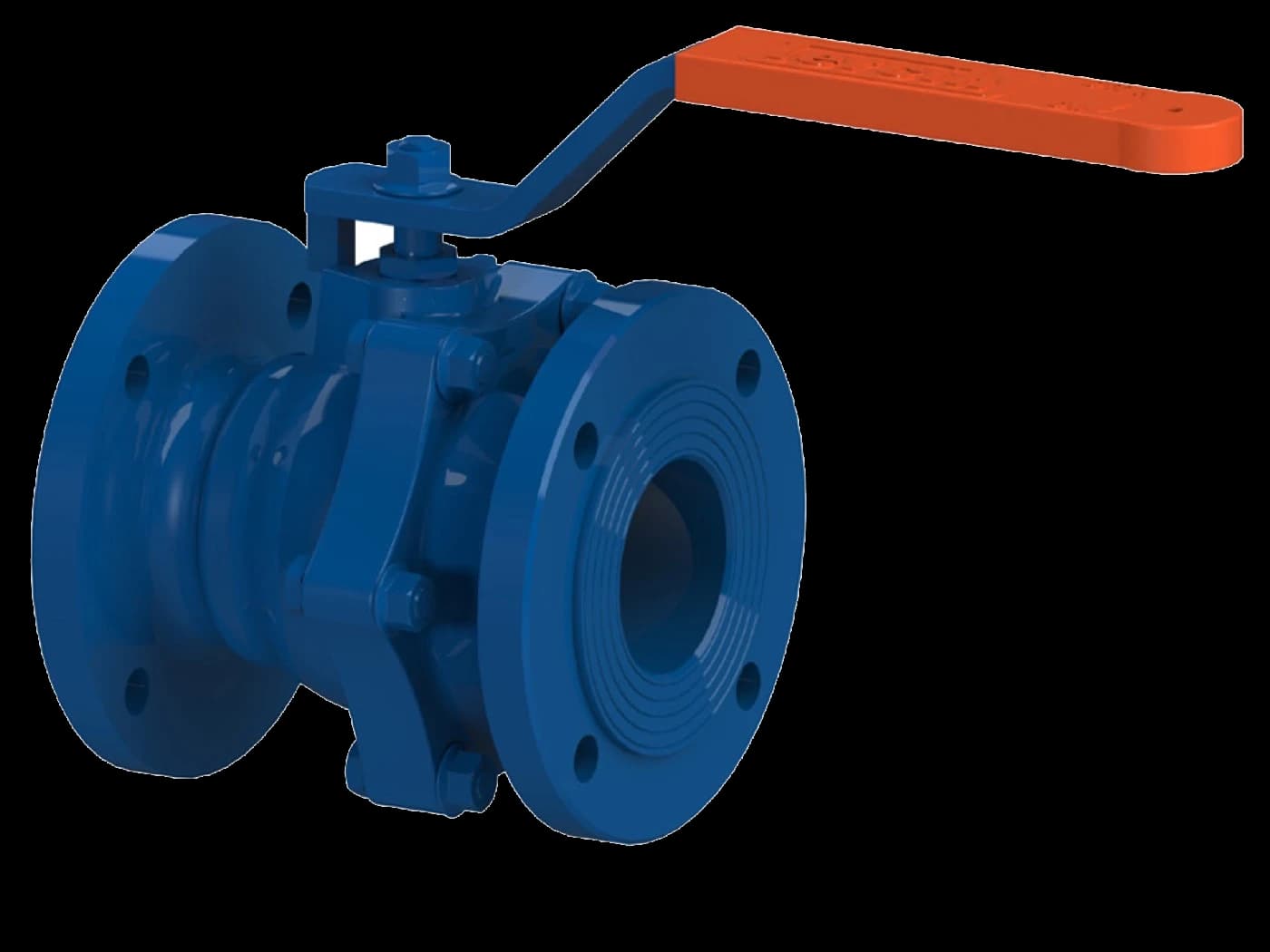

Tam Geçişli Flanşlı Küresel Vana

PN 6 · DN 40 – DN 150

Tam geçişli flanşlı küresel vanalar; kullanımı kolay, uzun ömürlü ve bakım gerektirmeyen vanalardır. Basınç kayıpları minimum seviyededir, az yer kaplar ve sızdırmazlık performansı maksimum seviyededir. Gövde ve kapak EN-GJL-250 (GG25) pik dökümdür. PN 6 anma basıncında üretilir, maksimum 180 °C sıcaklıkta çalışır ve EN 1092-2 flanşlı bağlantıya sahiptir. Isıtma ve soğutma sistemleri, düşük basınçlı buhar hatları, asit ve alkali ihtiva etmeyen akışkanlar, kimya ve kâğıt fabrikaları, arazi sulama hatları ile endüstriyel yağ ve boya fabrikalarında kullanılır.

Fiyat Listesi (PDF) ↓

TMP-5203TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Gövde	EN-GJL-250 (GG25)
2	Kapak	EN-GJL-250 (GG25)
3	Küre	EN-GJS-400 (GGG40) / AISI430 / AISI304
4	Küre Teflonu	PTFE
5	Ara Teflonu	PTFE
6	Pim	Ç 1040 / X20Cr13
7	Rakor Alt Teflonu	PTFE
8	Rakor	Ç 1040
9	Kol	ST-37
10	Kol Somunu	Ç 1030
11	Kol Plastiği	F2-12
12	Cıvata	Ç 1030
13	Somun	Ç 1030

TEKNİK ÖZELLİKLER

DN	d	L	g	k	D	l	f	b	H	G	DS
40	1 1/2”	140	78	100	130	14	3	16	138	265	4
50	2”	150	88	110	140	14	3	16	145	265	4
65	2 1/2”	170	108	130	160	14	3	16	155	265	4
80	3”	180	124	150	190	19	3	18	162	295	4
100	4”	190	144	170	210	19	3	18	175	295	4
125	5”	200	174	200	240	19	3	20	200	430	8
150	6”	210	202	225	265	19	3	20	215	430	8
