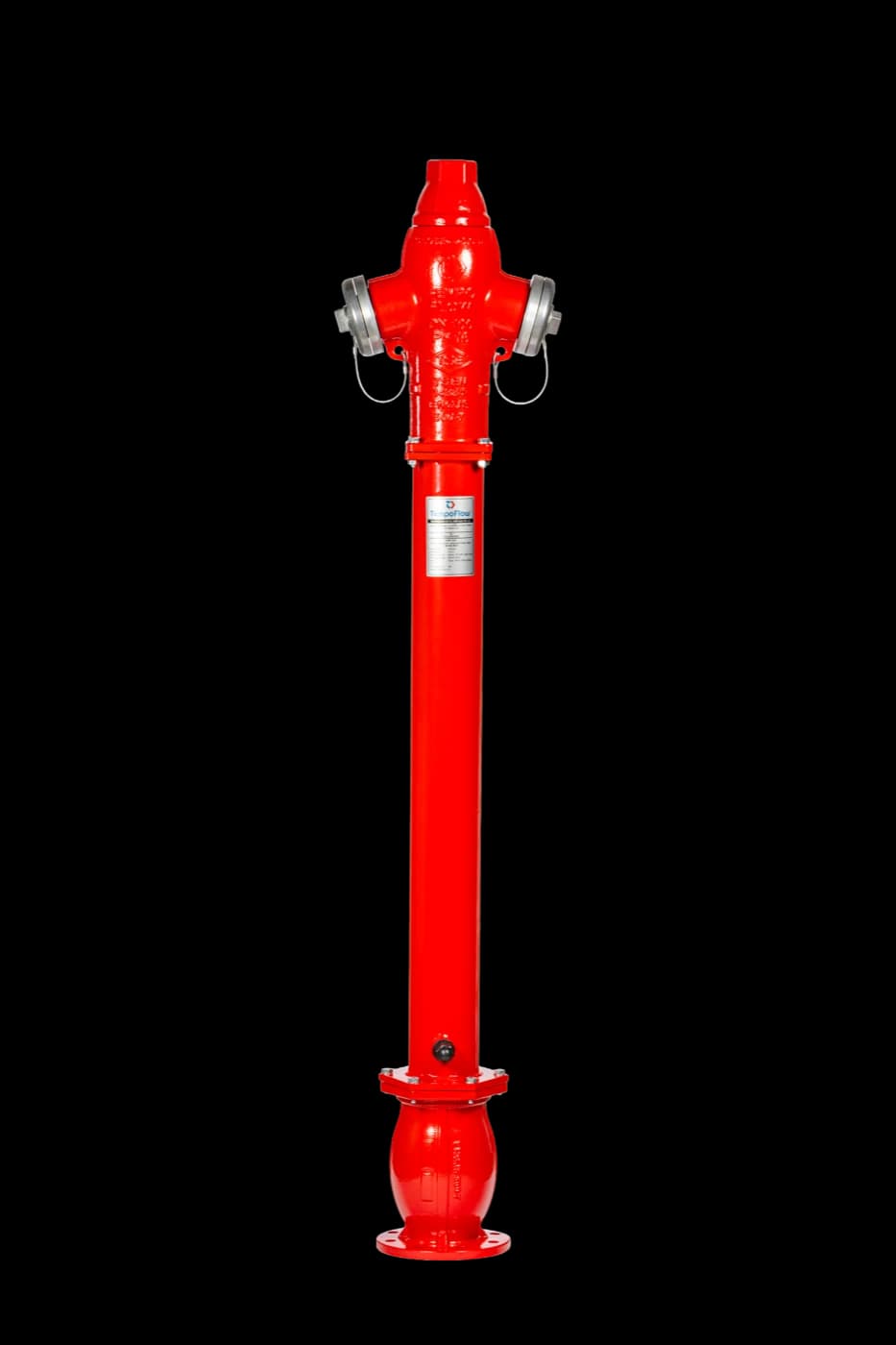

Toplu Yerüstü Yangın Hidrantı
Çelik Borulu Toplu Yangın Hidrantımız; paslanmaz yay destekli toplu mekanizması sayesinde düşük basınçlarda dahi %100 sızdırmazlık ve minimum açma-kapama torku sunar. Yüksek dayanımlı çelik boru yapısıyla zorlu saha koşullarında uzun ömürlü, ekonomik ve güvenilir kullanım sağlar.
- Çap
- DN 80 · DN 100
- Basınç Sınıfı
- PN 16
- Boy (L)
- 125 · 145 · 175 · 215 cm
- Norm
- TS EN 14384 · -10°C … +50°C
TMP-6103TempoFlow®Çelik boru yapısı zorlu saha koşullarında uzun ömür sağlar. Talebe bağlı çekme boru veya paslanmaz çelik boru seçenekleri sunulur.
Paslanmaz yay destekli toplu tasarım sayesinde düşük basınçlarda dahi yüksek sızdırmazlık performansı sağlar.
Kırılma anında bağımsız çalışan toplu-yaylı sistem grubu kapalı konumda kalır; su israfı ve basınç kaybı anında önlenir.
Kapatıldığında gövdede kalan su otomatik drenajla tahliye edilir; donma, çatlama ve buna bağlı arızalar önlenir.

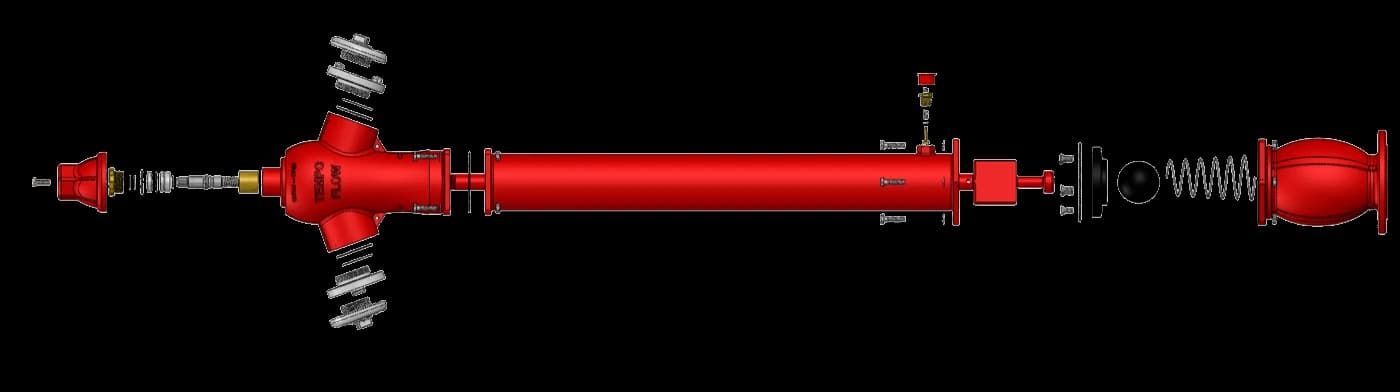

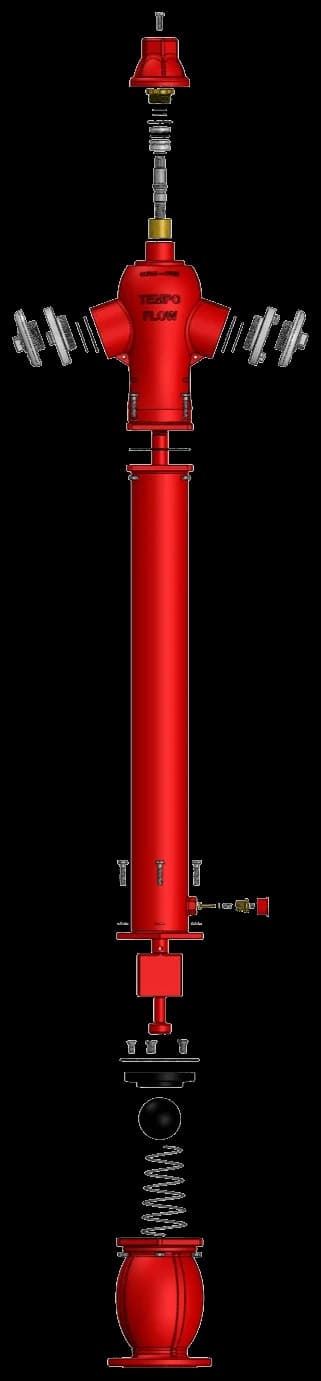

Patlatılmış görünüm| No | Parça Adı | Malzemesi |
|---|---|---|
| 1 | Üst Gövde | EN-GJS-400/500 (GGG40-50) |
| 2 | Gövde Borusu | Çelik Boru |
| 3 | Alt Gövde | EN-GJS-400/500 (GGG40-50) |
| 4 | Volan | EN-GJS-400/500 (GGG40-50) |
| 5 | Yay | Paslanmaz Çelik |
| 6 | Top | Polietilen |
| 7 | Sızdırmazlık Flanşı | GGG40-50 + EPDM kaplı |
| 8 | Sürgü | EN-GJS-400/500 (GGG40-50) |
| 9 | Tahliye Sibobu | MS58 |
| 10 | Hareket Borusu | Galvanizli Boru |
| 11 | Çıkış Ragorları | Alüminyum |
| 12 | Hareket Somunu | MS58 |
| 13 | Mil | X20Cr13 |
| 14 | Mil Ragoru | Çelik |
| 15 | Cıvatalar | 8.8 Galvanizli |
| 16 | O-Ringler | EPDM |
| DN | H | H1 | H2 | H3 | KG | D | k | c | f | C | Delik |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 1250 | 290 | 500 | 460 | 42 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 1450 | 290 | 700 | 460 | 45 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 1750 | 290 | 1000 | 460 | 47 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 2150 | 290 | 1400 | 460 | 53 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 100 | 1250 | 290 | 500 | 460 | 43 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 1450 | 290 | 700 | 460 | 46 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 1750 | 290 | 1000 | 460 | 48 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 2150 | 290 | 1400 | 460 | 54 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
