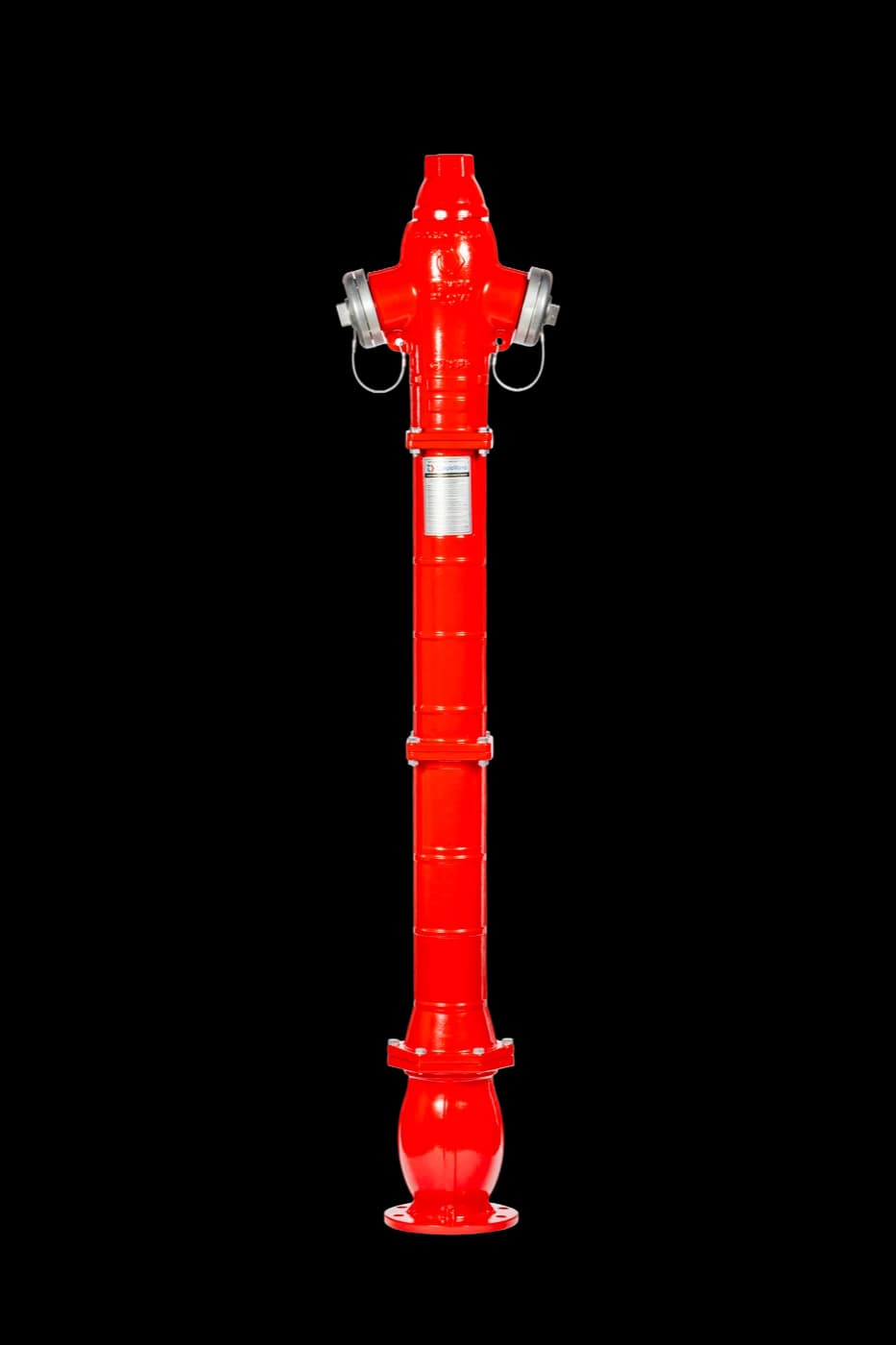

Toplu Yerüstü Yangın Hidrantı
Paslanmaz yay destekli toplu mekanizması sayesinde düşük basınçlarda dahi %100 sızdırmazlık ve minimum açma-kapama torku sunar. Her tür yerleşim ve endüstriyel sahada yangın anında suya en hızlı ve güvenilir erişimi sağlar. Yer üstü konumlanması ile her zaman görünür kalır; yoğun kar yağışı alan bölgelerde dahi ulaşılabilirliğini korur.
- Çap
- DN 80 · DN 100
- Basınç Sınıfı
- PN 16
- Boy (L)
- 125 · 145 · 175 · 215 cm
- Norm
- TS EN 14384 · -10°C … +50°C
TMP-6101TempoFlow®Paslanmaz yay destekli toplu tasarım sayesinde düşük basınçlarda dahi yüksek sızdırmazlık performansı sağlar.
Mil saat yönünün tersine çevrildiğinde toplu mekanizma aşağı hareket ederek oransal akış sağlar; saat yönünde tam kapanır. Akış yönünde kapanma prensibi sızdırmazlığı artırır.
Kırılma anında ana mekanizmadan bağımsız çalışan toplu-yaylı sistem grubu kapalı konumda kalır; su taşmaları ve şebeke basınç kaybı anında önlenir.
Hidrant kapatıldığında gövdede kalan su otomatik drenajla tahliye edilir; donma ve çatlama riski ortadan kalkar. Akıllı sibop, hidrant açıldığında basınçla otomatik kapanır — sistem her zaman kullanıma hazır kalır.

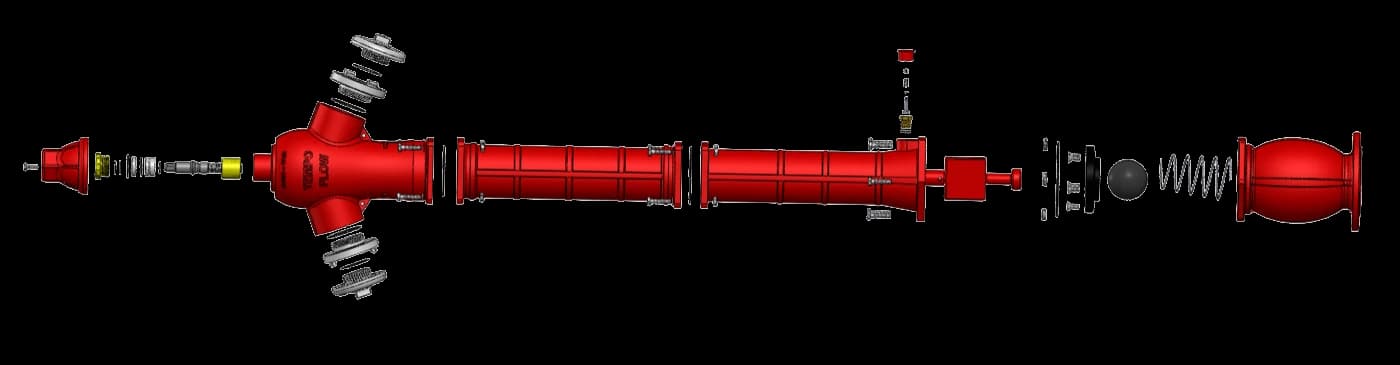

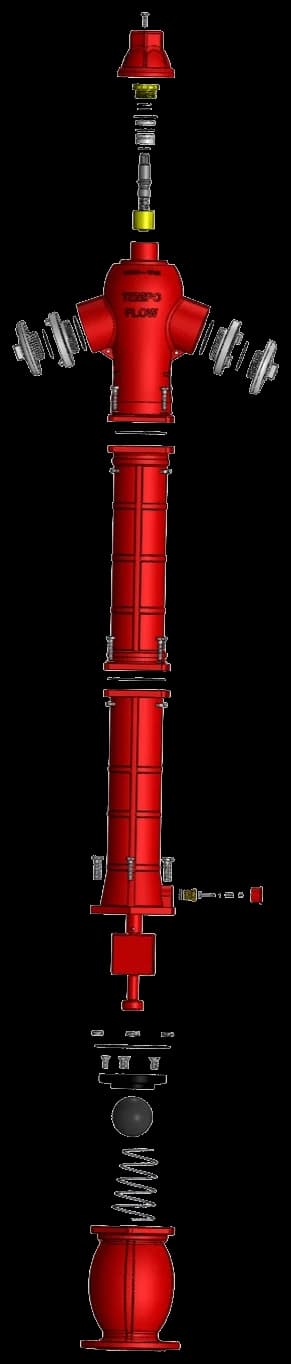

Patlatılmış görünüm| No | Parça Adı | Malzemesi |
|---|---|---|
| 1 | Üst Gövde | EN-GJS-400/500 (GGG40-50) |
| 2 | Üst Boru | EN-GJS-400/500 (GGG40-50) |
| 3 | Alt Boru | EN-GJS-400/500 (GGG40-50) |
| 4 | Alt Gövde | EN-GJS-400/500 (GGG40-50) |
| 5 | Volan | EN-GJS-400/500 (GGG40-50) |
| 6 | Yay | Paslanmaz Çelik |
| 7 | Top | Polietilen |
| 8 | Sızdırmazlık Flanşı | GGG40-50 + EPDM kaplı |
| 9 | Sürgü | EN-GJS-400/500 (GGG40-50) |
| 10 | Tahliye Sibobu | MS58 |
| 11 | Hareket Borusu | Galvanizli Boru |
| 12 | Çıkış Ragorları | Alüminyum |
| 13 | Hareket Somunu | MS58 |
| 14 | Mil | X20Cr13 |
| 15 | Mil Ragoru | Çelik |
| 16 | Cıvatalar | 8.8 Galvanizli |
| 17 | O-Ringler | EPDM |
| DN | H | H1 | H2 | H3 | H4 | H5 | KG | D | k | c | f | C | Delik |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 1250 | 290 | 500 | – | – | 460 | 42 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 1450 | 290 | 700 | – | – | 460 | 48 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 1750 | 290 | 500 | 500 | – | 460 | 52 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 2150 | 290 | 500 | 500 | 400 | 460 | 60 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 100 | 1250 | 290 | 500 | – | – | 460 | 44 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 1450 | 290 | 700 | – | – | 460 | 50 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 1750 | 290 | 500 | 500 | – | 460 | 54 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 2150 | 290 | 500 | 500 | 400 | 460 | 62 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
