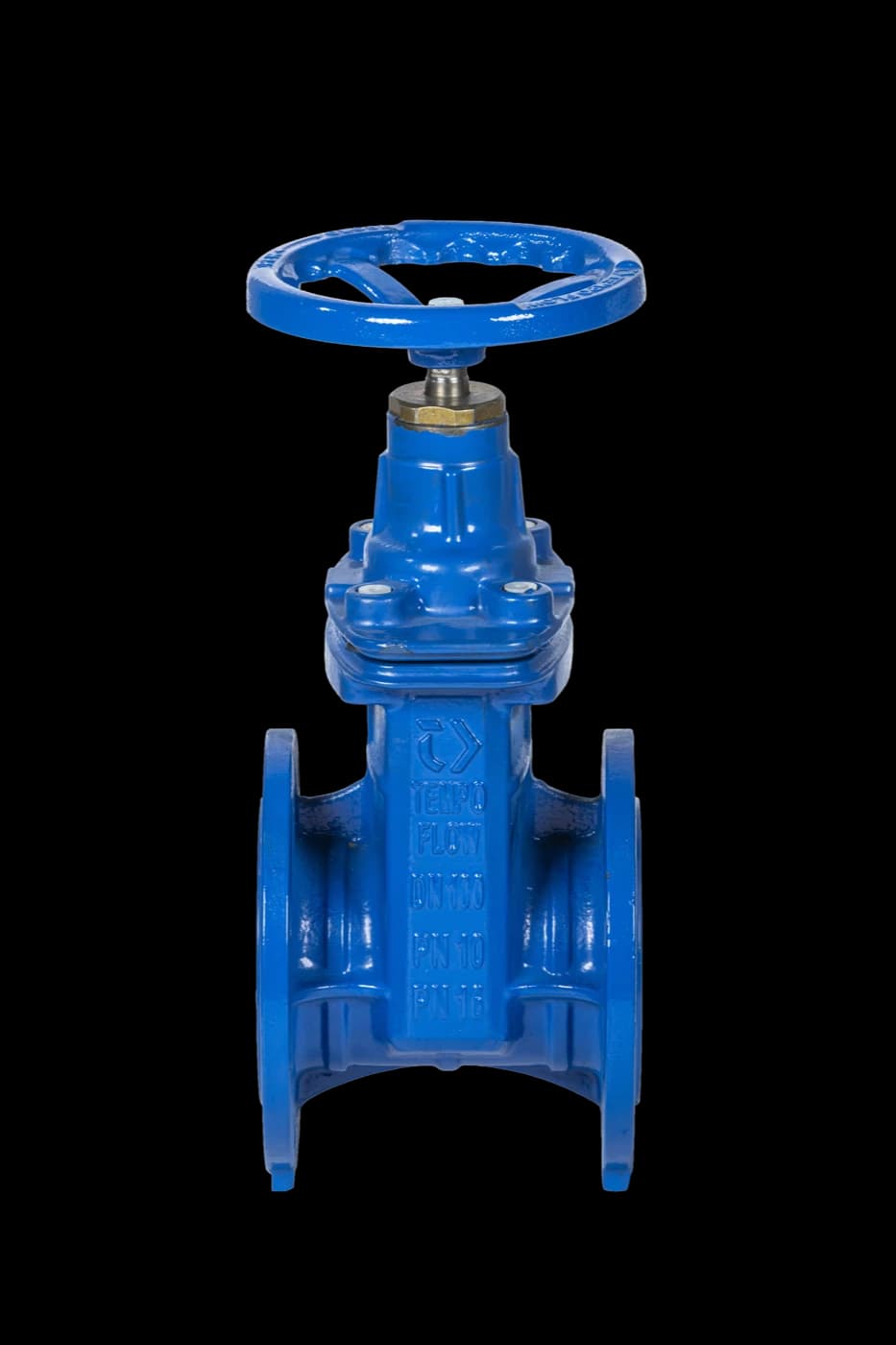

Elastomer Sürgülü Vana
Yüksek mühendislik standartlarıyla üretilen Elastomer Yataklı Sürgülü Vanalarımız, boru hatlarındaki akışkan kontrolünü en üst seviyede sağlamak amacıyla tasarlanmıştır. Başta içme suyu şebekeleri ve tarımsal sulama sistemleri olmak üzere tüm su tesisatlarında güvenle kullanılan ürünlerimiz, tam geçişli yapısıyla basınç kayıplarını minimize eder. EN 1074-1/2 ve EN 1092-2 standartlarına tam uyumlu olarak üretilir.
- Basınç Sınıfı
- PN 10 · 16 · 25 · 40
- Mevcut Çaplar
- DN 40 – DN 800
- Çalışma Sıcaklığı
- -10°C … +50°C
- Norm
- EN 1074-1/2 · EN 1092-2
TMP-1101TempoFlow®Sürgü yataklarındaki çift POM'lu (sert plastik) kılavuz tasarımı, akış darbelerine karşı sürgüyü korur ve mekanizmayı stabilize eder.
Çift POM'lu yataklar sürtünmeyi en aza indirir; vana düşük tork ile minimum efor ile açılıp kapanır.
EPDM vulkanize sürgü yapısı, MS58 sarı pirinç somun ile birleşerek korozyona karşı üstün direnç ve uzun mekanik ömür sunar.
Yük optimize tasarımlı paslanmaz çelik mil, operasyonel stresleri gövdeye dengeli yayarak bükülmeyi önler ve ömrü uzatır.
Kapak iç kısmına su ve hava girişini engelleyen mühendislik çözümü, iç aksamı dış etkenlerden korur ve hizmet ömrünü garanti eder.
Gövde-kapak birleşim noktasındaki özel tozluk koruması; toz, kum ve yabancı maddelerin vana içine sızmasını engeller.
Tüm döküm yüzeyler korozyona karşı Epoksi Toz Boya ile kaplanır; projeye özel Termoplastik Toz Boya seçeneği de mevcuttur.
Standart volanlı üretimin yanı sıra uzatma mili, buşakle ve aktüatör bağlantısı gibi özel donanım seçenekleri sunulmaktadır.

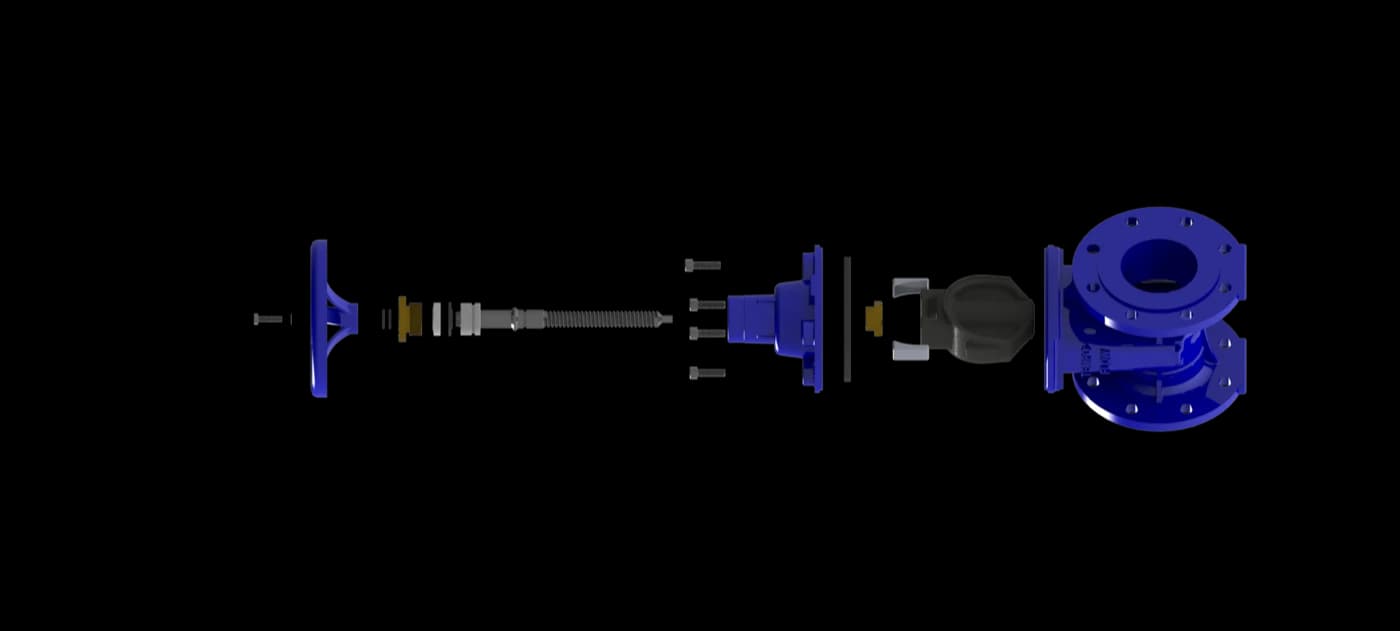

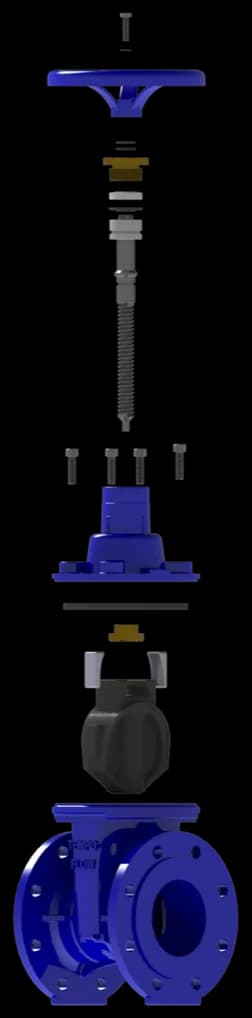

Patlatılmış görünüm| No | Parça Adı | Malzemesi |
|---|---|---|
| 1 | Gövde | GGG40 / GGG50 |
| 2 | Kapak | GGG40 / GGG50 |
| 3 | Mil | X20Cr13 / 304 / 316 |
| 4 | Sürgü | EPDM |
| 5 | Volan | GGG40 / GGG50 |
| 6 | Kapak Somunu | Çelik / Pirinç (Ms58) |
| 7 | Mil Somunu | Pirinç (Ms58) |
| 8 | Volan Pulu | 8.8 Galvanizli / A2-70 |
| 9 | Volan Cıvatası | 8.8 Galvanizli / A2-70 |
| 10 | Kapak Cıvatası | 8.8 Galvanizli / A2-70 |
| 11 | Kapak Contası | EPDM |
| 12 | Yatak İç O-Ringi | EPDM |
| 13 | Yatak Dış O-Ringi | EPDM |
| DN | L | f | ØD | ØK | Ød | c | Ød2 × n |
|---|---|---|---|---|---|---|---|
| 50 | 150 | 3 | 165 | 125 | 99 | 19 | 19×4 |
| 65 | 170 | 3 | 185 | 145 | 118 | 19 | 19×4 |
| 80 | 180 | 3 | 200 | 160 | 132 | 19 | 19×8 |
| 100 | 190 | 3 | 220 | 180 | 156 | 19 | 19×8 |
| 125 | 200 | 3 | 250 | 210 | 184 | 19 | 19×8 |
| 150 | 210 | 3 | 285 | 240 | 211 | 19 | 23×8 |
| 200 | 230 | 3 | 340 | 295 | 266 | 20 | 23×12 |
| 250 | 250 | 3 | 405 | 355 | 319 | 22 | 28×12 |
| 300 | 270 | 4 | 460 | 410 | 370 | 24,5 | 28×12 |
| 350 | 290 | 4 | 520 | 470 | 429 | 26,5 | 28×16 |
| 400 | 310 | 4 | 580 | 525 | 480 | 28 | 31×16 |
| 450 | 330 | 4 | 640 | 585 | 548 | 30 | 31×20 |
| 500 | 350 | 4 | 715 | 650 | 609 | 31,5 | 34×20 |
| 600 | 390 | 5 | 840 | 770 | 720 | 36 | 37×20 |
| 700 | 430 | 5 | 910 | 840 | 794 | 39,5 | 37×24 |
| 800 | 470 | 5 | 1025 | 950 | 901 | 43 | 41×24 |
