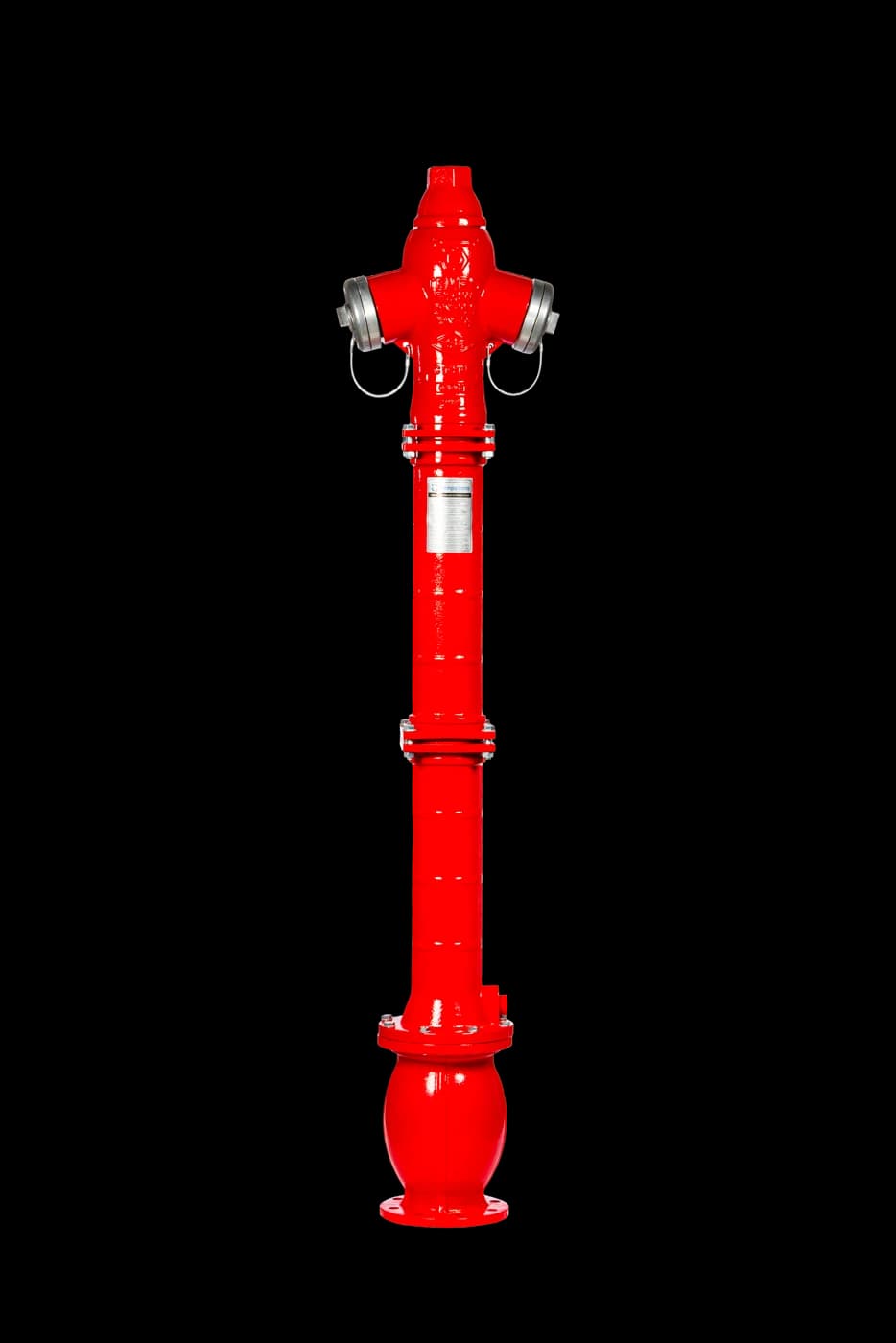

Kırılabilir Tip Yangın Hidrantı
Paslanmaz Yaylı modelin sızdırmazlık ve performans avantajlarına ek olarak darbe emniyeti, otomatik su kesme ve 360° yönlendirme çözümlerini bir arada sunar. Araç çarpmasında üst gövde özel kırılma noktasından ayrılarak ana mekanizmayı korur; bağımsız çalışan toplu-yaylı düzenek su akışını anında keserek şebeke bütünlüğünü her koşulda garanti eder.
- Çap
- DN 80 · DN 100
- Basınç Sınıfı
- PN 16
- Boy (L)
- 125 · 145 · 175 · 215 cm
- Norm
- TS EN 14384 · -10°C … +50°C
TMP-6102TempoFlow®360° döndürülebilen gövde yapısı sayesinde çevre düzenlemelerinden sonra bile akış yönü veya çıkış açısı kolaylıkla ayarlanabilir.
Araç çarpması durumunda gövde, yeraltı boru hattına zarar vermeden gevşek flanş bağlantı noktalarından ayrılır. Hasarlı parçalar hidrant sökülmeden dakikalar içinde değiştirilir.
Paslanmaz yay destekli toplu tasarım sayesinde düşük basınçlarda dahi yüksek sızdırmazlık performansı sağlar.
Kırılma anında bağımsız çalışan toplu-yaylı sistem grubu kapalı konumda kalır; su israfı ve basınç kaybı anında önlenir.
Kapatıldığında gövdede kalan su otomatik drenajla tahliye edilir; donmaya karşı tam koruma, sıfır risk.
Akış yönünde kapanma prensibi sayesinde sızdırmazlık performansı artırılır; oransal akış kontrolü sağlanır.

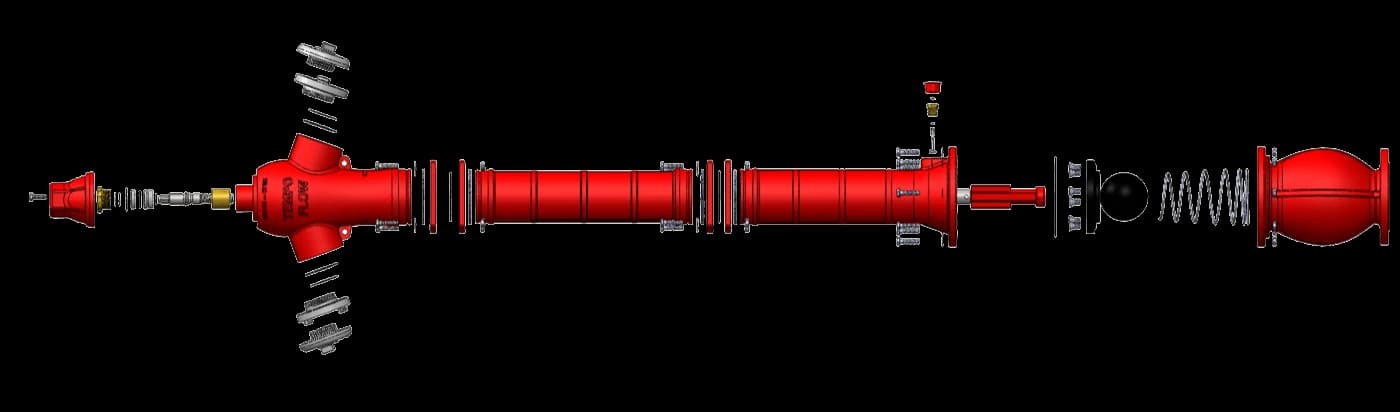

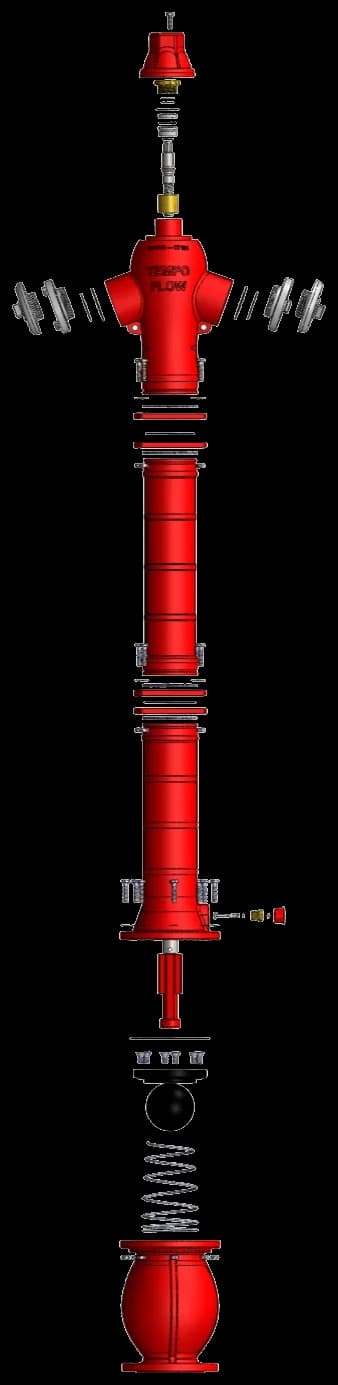

Patlatılmış görünüm| No | Parça Adı | Malzemesi |
|---|---|---|
| 1 | Üst Gövde | EN-GJS-400/500 (GGG40-50) |
| 2 | Üst Boru | EN-GJS-400/500 (GGG40-50) |
| 3 | Alt Boru | EN-GJS-400/500 (GGG40-50) |
| 4 | Alt Gövde | EN-GJS-400/500 (GGG40-50) |
| 5 | Volan | EN-GJS-400/500 (GGG40-50) |
| 6 | Yay | Paslanmaz Çelik |
| 7 | Top | Polietilen |
| 8 | Oynar Flanş | Çelik |
| 9 | Sekman | Paslanmaz Çelik |
| 10 | Sızdırmazlık Flanşı | GGG40-50 + EPDM kaplı |
| 11 | Sürgü | EN-GJS-400/500 (GGG40-50) |
| 12 | Tahliye Sipobu | MS58 |
| 13 | Hareket Borusu | Galvanizli Boru |
| 14 | Çıkış Ragorları | Alüminyum |
| 15 | Hareket Somunu | MS58 |
| 16 | Mil | X20Cr13 |
| 17 | Mil Ragoru | Çelik |
| 18 | Cıvatalar | 8.8 Galvanizli |
| 19 | O-Ringler | EPDM |
| DN | H | H1 | H2 | H3 | H4 | H5 | KG | D | k | c | f | C | Delik |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 1250 | 300 | 500 | – | – | 450 | 57 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 1450 | 300 | 700 | – | – | 450 | 63 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 1750 | 300 | 500 | 500 | – | 450 | 69 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 80 | 2150 | 300 | 500 | 500 | 400 | 450 | 79 | 200 | 160 | 132 | 3 | 19 | 8 × Ø19 |
| 100 | 1250 | 300 | 500 | – | – | 450 | 59 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 1450 | 300 | 700 | – | – | 450 | 65 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 1750 | 300 | 500 | 500 | – | 450 | 71 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
| 100 | 2150 | 300 | 500 | 500 | 400 | 450 | 81 | 220 | 180 | 156 | 3 | 19 | 8 × Ø19 |
