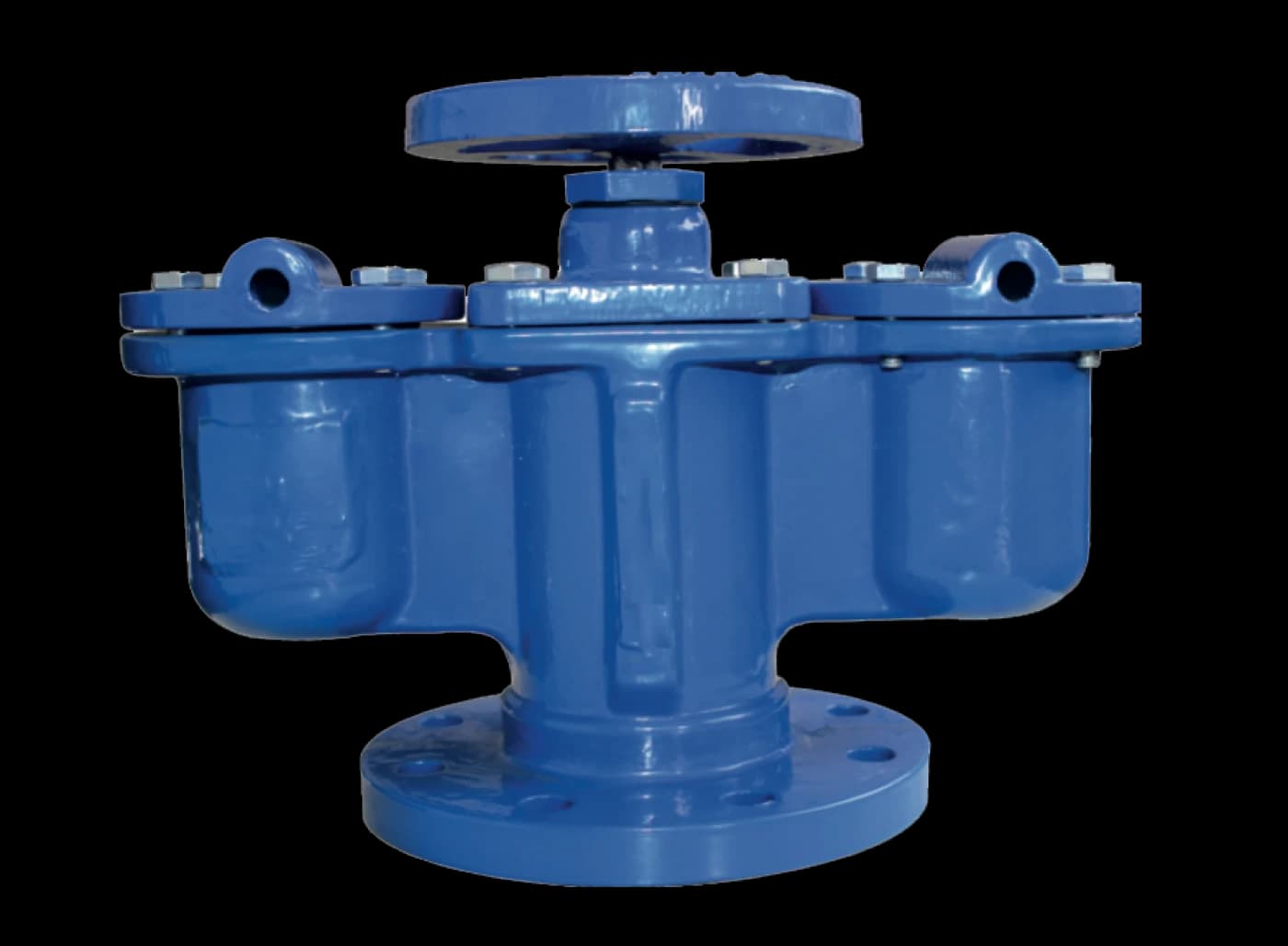

Çift Küreli Vantuz
kombine hava tahliye · vakum kırıcı
Pompa çıkışlarında ve isale hatlarında biriken hava, suyun geçiş kesitini daraltarak debiyi ve pompa verimini düşürür. Çift küreli vantuz, iki küresi sayesinde daha yüksek hava debisini karşılar ve bu havayı hattın yüksek noktalarından otomatik olarak atar. Hat dolarken hava kapaktaki deliklerden dışarı çıkar; su seviyesi yükseldiğinde küreler yuvalarına oturarak delikleri kapatır ve sızdırmazlığı sağlar.
TMP-2204TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 2 | Orta Kapak | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 3 | Yan Kapak | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 4 | Küre | Polietilen |
| 5 | Sürgü | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 6 | Burç | MS58 |
| 7 | Mil | X20Cr13 |
| 8 | Hareket Somunu | MS58 |
| 9 | Contalar | EPDM |
| 10 | Civatalar | 8.8 Galvanizli |
| 11 | Mil Ragoru | X20Cr13 |
TEKNİK ÖZELLİKLER
| DN | D | k | d | f | C | Delik Ø x Adet | L | H | Kg |
|---|---|---|---|---|---|---|---|---|---|
| 40 (PN10-16-25) | 150 | 110 | 84 | 3 | 19 | 19×4 | 410 | 275 | 26 |
| 50 (PN10-16-25) | 165 | 125 | 99 | 3 | 19 | 19×4 | 410 | 275 | 27 |
| 65 (PN10-16) | 185 | 145 | 118 | 3 | 19 | 19×4 | 410 | 275 | 28 |
| 65 (PN25) | 185 | 145 | 118 | 3 | 19 | 19×8 | 410 | 275 | 28 |
| 80 (PN10-16-25) | 200 | 160 | 132 | 3 | 19 | 19×8 | 415 | 278 | 29 |
| 100 (PN10-16) | 220 | 180 | 156 | 3 | 19 | 19×8 | 415 | 278 | 31 |
| 100 (PN25) | 235 | 190 | 156 | 3 | 19 | 23×8 | 415 | 278 | 34 |
| 125 (PN10-16) | 250 | 210 | 184 | 3 | 19 | 19×8 | 415 | 278 | 32 |
| 125 (PN25) | 270 | 220 | 184 | 3 | 19 | 28×8 | 415 | 278 | 35 |
| 150 (PN10-16) | 285 | 240 | 211 | 3 | 19 | 23×8 | 635 | 394 | 79 |
| 150 (PN25) | 300 | 250 | 211 | 3 | 20 | 28×8 | 635 | 395 | 87 |
| 200 (PN10) | 340 | 295 | 266 | 4 | 20 | 23×8 | 635 | 395 | 87 |
| 200 (PN16) | 340 | 295 | 266 | 4 | 20 | 23×12 | 635 | 395 | 87 |
| 200 (PN25) | 360 | 310 | 274 | 4 | 22 | 28×12 | 635 | 397 | 95 |
| 250 (PN10) | 395 | 350 | 319 | 4 | 22 | 23×12 | 655 | 370 | 92 |
| 250 (PN16) | 405 | 355 | 319 | 4 | 22 | 28×12 | 655 | 370 | 93 |
| 250 (PN25) | 425 | 370 | 330 | 4 | 24,5 | 31×12 | 655 | 373 | 101 |
