TMP-2202Vantuz & Filtre

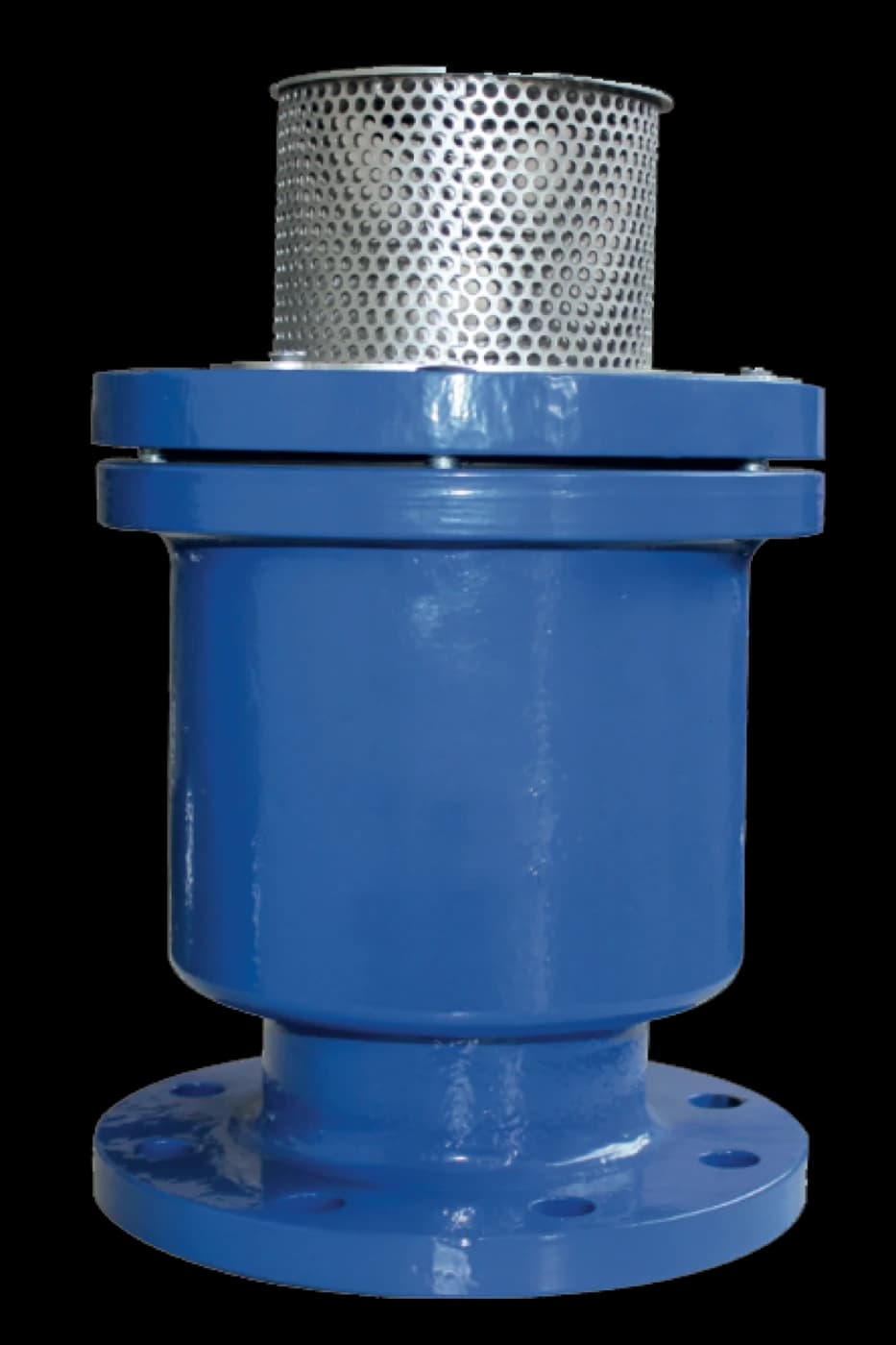

Darbesiz Dinamik Vantuz
yüksek debi · darbesiz tahliye
Klasik küreli vantuzlarda iki sorun öne çıkar: hat içindeki hava tümüyle boşalmadan kürenin erken kapanması ve kürenin basınç altında zamanla şeklini yitirmesi. Darbesiz dinamik vantuz, iki flatörlü tasarımıyla bu sorunların ikisini de çözer. Dolum sırasında büyük flatör yüksek debili havayı hızla dışarı atar; hat basınç altına girdiğinde küçük flatör işletme boyunca biriken havayı sürekli tahliye eder. İki kademeli kapanma, kapanma anındaki su darbesini önler. Paslanmaz çelik iç aksam korozyona karşı uzun ömür sağlar; kompakt ve hafif gövdesi montajı kolaylaştırır.
TMP-2202TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 2 | Kapak | EN-GJS-400 (GGG40) EN-GJS-500 (GGG50) |
| 3 | Flatör Kafes Mili | 420 Paslanmaz |
| 4 | Küçük Flatör | Polietilen |
| 5 | Flatör O-Ringi | EPDM |
| 6 | Dinamik Flatör | Polietilen |
| 7 | Büyük Flatör | Polietilen |
| 8 | Büyük Flatör Contası | EPDM |
| 9 | Flatör Halkası | Polietilen |
| 10 | F. Kafes Mili Somunu | A2/304 Paslanmaz |
| 11 | Kapak Contası | EPDM |
| 12 | Cıvatalar | A2/304 Paslanmaz |
| 13 | Hava Tahliye Filtresi | Paslanmaz Saç |
| 14 | Hava Tahliye Filtre Kapağı | Paslanmaz Saç |
TEKNİK ÖZELLİKLER
| DN | D | k | d | f | C | Delik Ø x Adet | H | Kg |
|---|---|---|---|---|---|---|---|---|
| 40 (PN10-16-25) | 150 | 110 | 84 | 3 | 19 | 19×4 | 266 | 10,5 |
| 50 (PN10-16-25) | 165 | 125 | 99 | 3 | 19 | 19×4 | 266 | 11 |
| 65 (PN10-16) | 185 | 145 | 118 | 3 | 19 | 19×4 | 266 | 11,5 |
| 65 (PN25) | 185 | 145 | 118 | 3 | 19 | 19×8 | 266 | 11,5 |
| 80 (PN10-16-25) | 200 | 160 | 132 | 3 | 19 | 19×8 | 307 | 17 |
| 100 (PN10-16) | 220 | 180 | 156 | 3 | 19 | 19×8 | 320 | 24,5 |
| 100 (PN25) | 235 | 190 | 156 | 3 | 19 | 23×8 | 320 | 26 |
| 125 (PN10-16) | 250 | 210 | 184 | 3 | 19 | 19×8 | 320 | 25 |
| 125 (PN25) | 270 | 220 | 184 | 3 | 19 | 28×8 | 320 | 28 |
| 150 (PN10-16) | 285 | 240 | 211 | 3 | 19 | 23×8 | 416 | 45 |
| 150 (PN25) | 300 | 250 | 211 | 3 | 20 | 28×8 | 417 | 48 |
| 200 (PN10) | 340 | 295 | 266 | 4 | 20 | 23×8 | 481 | 70 |
| 200 (PN16) | 340 | 295 | 266 | 4 | 20 | 23×12 | 481 | 70 |
| 200 (PN25) | 360 | 310 | 274 | 4 | 22 | 28×12 | 483 | 75 |
