TMP-7307Glob Tip Kontrol

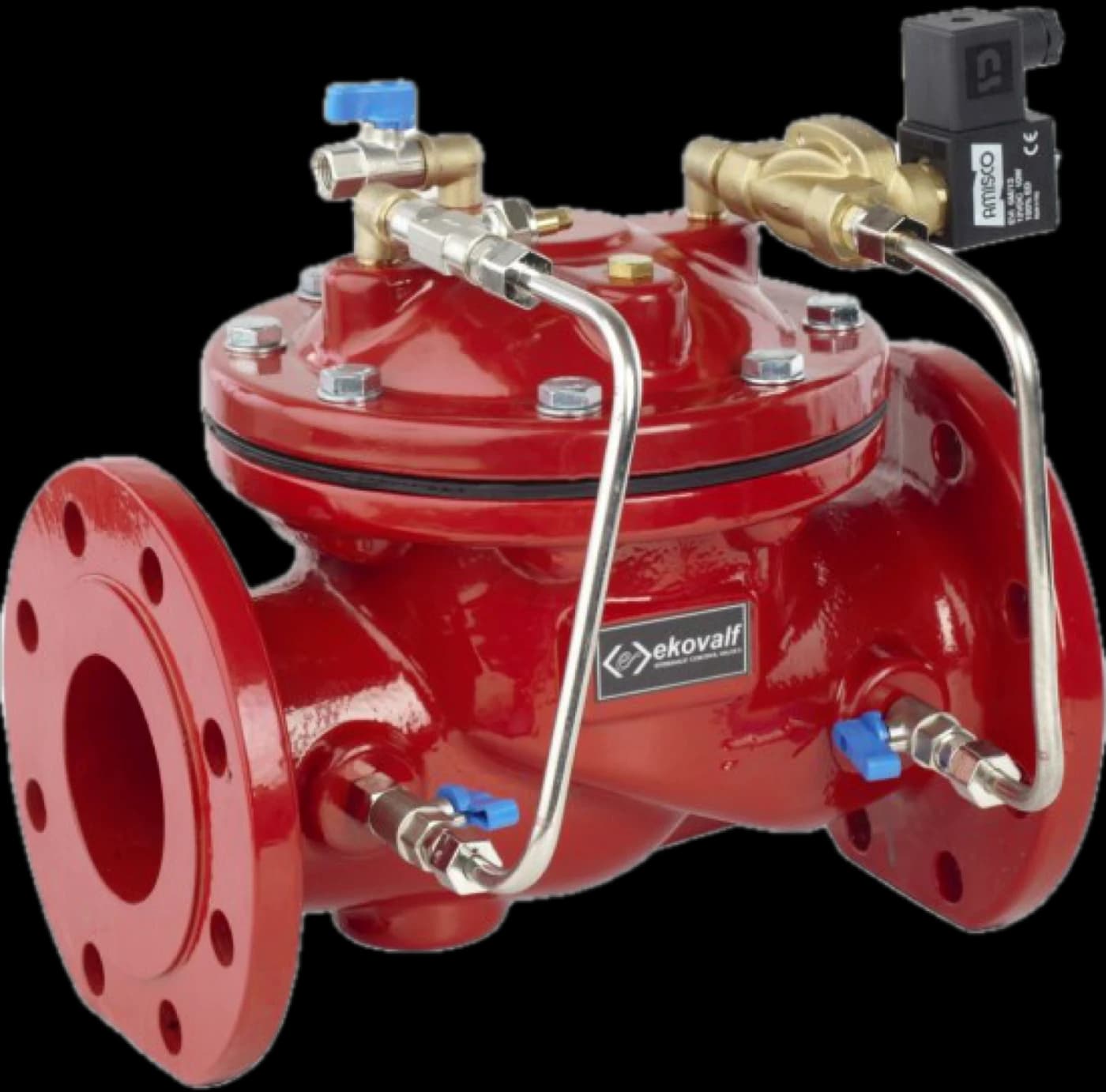

Glob Tip Elektrik Flatörlü Seviye Kontrol Vanası
glob gövde
Elektrik flatörlü seviye kontrol vanaları, isale hatlarında bulunan su deposu, rezervuar, basınç kırıcı maslak vb. su depolayan yapılarda suyun seviyesini kontrol etmek için kullanılan hidrolik kontrol vanalarıdır. Ana vananın açma-kapama işlevini üzerinde kullanılan solenoid valf sayesinde gerçekleştirir. Solenoid valf açma-kapama komutunu rezervuar içindeki elektrikli şamandıradan alır. Anma basıncı: PN 16.
TMP-7307TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Vana Gövdesi | GGG 40 |
| 2 | Vana Kapağı | GGG 40 |
| 3 | Yay | Epoksi Kaplı Yay Çeliği / ops. SS Paslanmaz |
| 4 | Diyafram Ringi | Epoksi Kaplı Çelik / ops. SS Paslanmaz |
| 5 | Diyafram | Güçlendirilmiş EPDM / ops. Nitril |
| 6 | Klape | GGG 40 |
| 7 | Cıvata & Somun | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 8 | Klape Contası | NBR / ops. EPDM |
| 9 | Conta Baskı Diski | Epoksi Kaplı Çelik / ops. SS Paslanmaz |
| 10 | Mil | X20Cr13 / ops. SS Paslanmaz |
| 11 | Burç | GGG 40 / ops. Pirinç |
| 12 | O-Ring | NBR |
| 13 | Kontrol Fittings ve Borulama | Pirinç / Bakır |
TEKNİK ÖZELLİKLER
| DN | ØD | ØK | Ød | ØLxn | g | L | H | C | R | Kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 165 | 125 | 99 | 19×4 | 3 | 240 | 185 | 21 | 175 | 15 |
| 65 | 185 | 145 | 118 | 19×4 | 3 | 280 | 200 | 21 | 200 | 22 |
| 80 | 200 | 160 | 132 | 19×8 | 3 | 310 | 220 | 23 | 220 | 26 |
| 100 | 220 | 180 | 156 | 19×8 | 3 | 345 | 240 | 23 | 260 | 38 |
| 150 | 285 | 240 | 211 | 23×8 | 3 | 480 | 330 | 25 | 360 | 77 |
| 200 | 340 | 295 | 266 | 23×12 | 3 | 560 | 385 | 27 | 400 | 138 |
