TMP-7306Glob Tip Kontrol

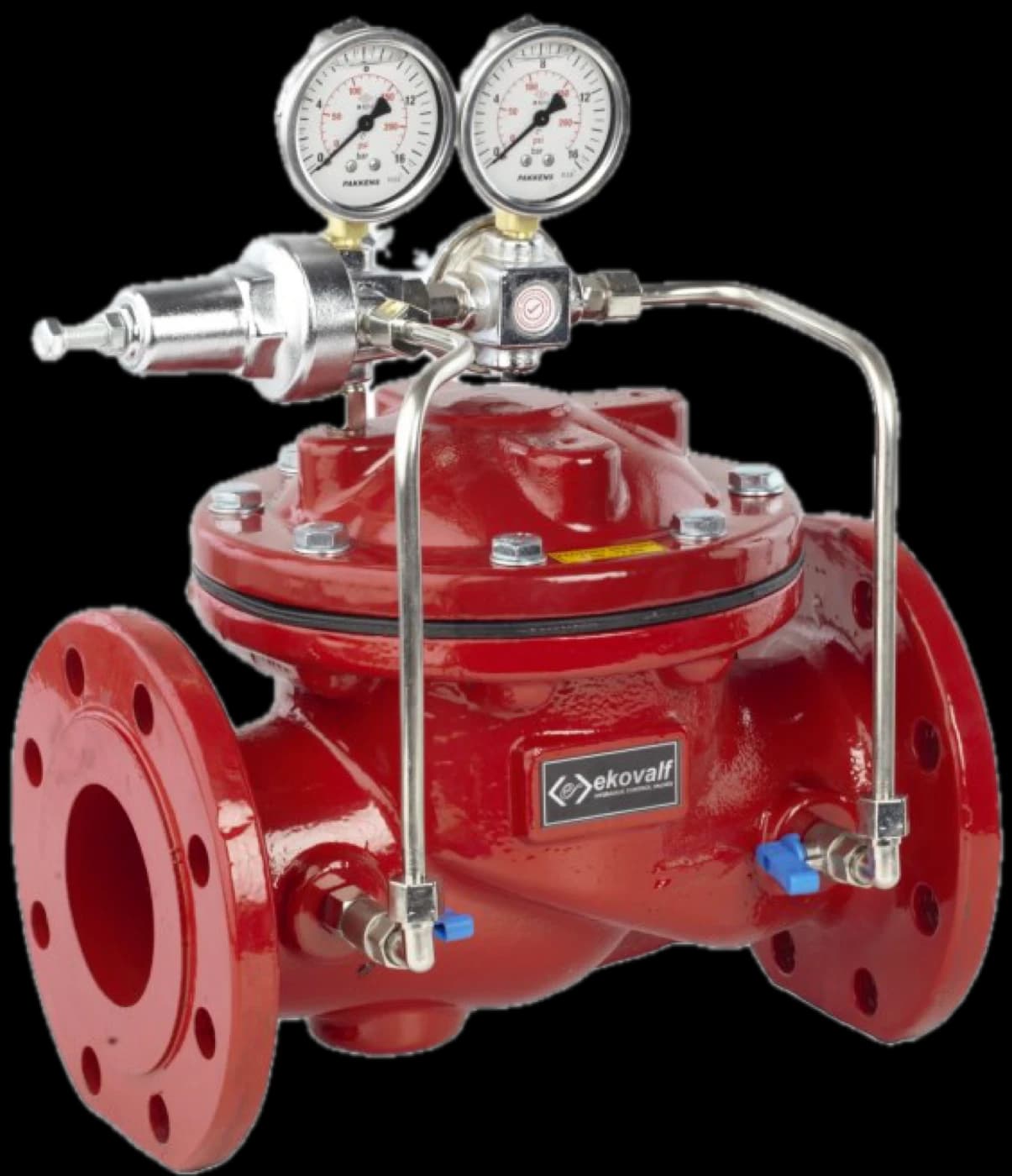

Glob Tip Basınç Düşürücü Sabitleme Kontrol Vanası

glob gövde

Basınç düşürücü ve sabitleme hidrolik kontrol vanası, giriş basıncını sabitleyerek çıkış basıncını istenilen değere düşüren kontrol vanalarıdır. Vana üzerinde iki adet pilot vana bulunur. İlk pilot vana basınç sabitleme pilotudur ve giriş basıncını sabitler. Diğer pilot vana basınç düşürücü pilot vanadır ve çıkış basınç değerini istenilen değere düşürerek sabit kalmasını sağlar. Anma basıncı: PN 16.

Glob Tip Basınç Düşürücü Sabitleme Kontrol Vanası

TMP-7306TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Vana Gövdesi	GGG 40
2	Vana Kapağı	GGG 40
3	Yay	Epoksi Kaplı Yay Çeliği / ops. SS Paslanmaz
4	Diyafram Ringi	Epoksi Kaplı Çelik / ops. SS Paslanmaz
5	Diyafram	Güçlendirilmiş EPDM / ops. Nitril
6	Klape	GGG 40
7	Cıvata & Somun	8.8 Galvaniz Çelik / ops. A2 Inox
8	Klape Contası	NBR / ops. EPDM
9	Conta Baskı Diski	Epoksi Kaplı Çelik / ops. SS Paslanmaz
10	Mil	X20Cr13 / ops. SS Paslanmaz
11	Burç	GGG 40 / ops. Pirinç
12	O-Ring	NBR
13	Kontrol Fittings ve Borulama	Pirinç / Bakır

TEKNİK ÖZELLİKLER

DN	ØD	ØK	Ød	ØLxn	g	L	H	C	R	Kg
50	165	125	99	19×4	3	240	185	21	175	15
65	185	145	118	19×4	3	280	200	21	200	22
80	200	160	132	19×8	3	310	220	23	220	26
100	220	180	156	19×8	3	345	240	23	260	38
150	285	240	211	23×8	3	480	330	25	360	77
200	340	295	266	23×12	3	560	385	27	400	138
