TMP-7304Glob Tip Kontrol

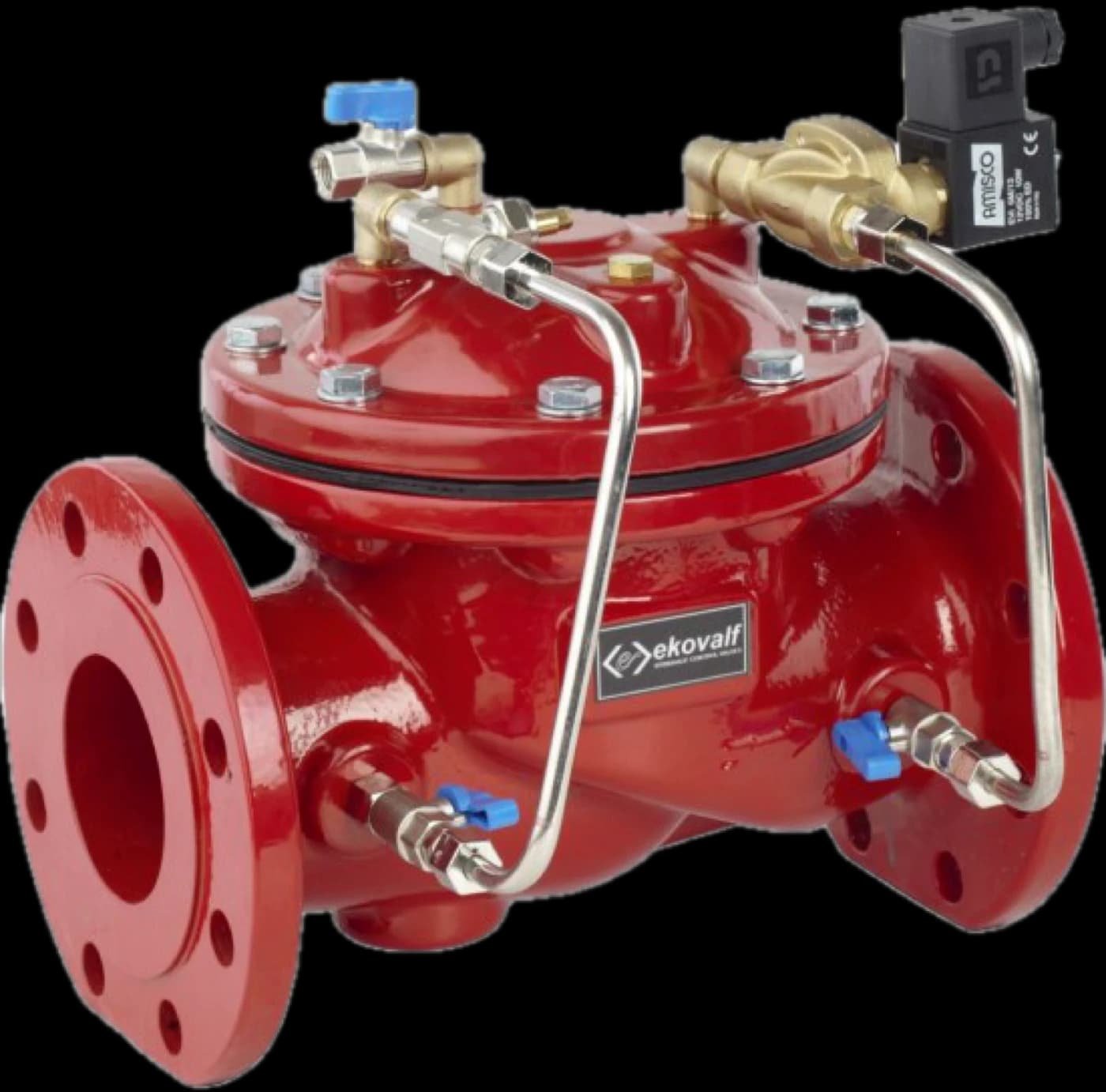

Glob Tip Solenoid Kontrol Vanası (2 Yollu 2W)
glob gövde
Solenoid kontrol vanaları, uygulamada açma-kapama işlevini elektrik enerjisi kullanarak uzaktan otomatik şekilde gerçekleştiren hidrolik kontrol vanalarıdır. Kontrolünü; elektrik sinyali verebilen bir kontrol cihazı, PLC kontrol üniteleri veya zaman röleleri sayesinde sağlar. Anma basıncı: PN 16.
TMP-7304TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Vana Gövdesi | GGG 40 |
| 2 | Vana Kapağı | GGG 40 |
| 3 | Yay | Epoksi Kaplı Yay Çeliği / ops. SS Paslanmaz |
| 4 | Diyafram Ringi | Epoksi Kaplı Çelik / ops. SS Paslanmaz |
| 5 | Diyafram | Güçlendirilmiş EPDM / ops. Nitril |
| 6 | Klape | GGG 40 |
| 7 | Cıvata & Somun | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 8 | Klape Contası | NBR / ops. EPDM |
| 9 | Conta Baskı Diski | Epoksi Kaplı Çelik / ops. SS Paslanmaz |
| 10 | Mil | X20Cr13 / ops. SS Paslanmaz |
| 11 | Burç | GGG 40 / ops. Pirinç |
| 12 | O-Ring | NBR |
| 13 | Kontrol Fittings ve Borulama | Pirinç / Bakır |
TEKNİK ÖZELLİKLER
| DN | ØD | ØK | Ød | ØLxn | g | L | H | C | R | Kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 165 | 125 | 99 | 19×4 | 3 | 240 | 185 | 21 | 175 | 15 |
| 65 | 185 | 145 | 118 | 19×4 | 3 | 280 | 200 | 21 | 200 | 22 |
| 80 | 200 | 160 | 132 | 19×8 | 3 | 310 | 220 | 23 | 220 | 26 |
| 100 | 220 | 180 | 156 | 19×8 | 3 | 345 | 240 | 23 | 260 | 38 |
| 150 | 285 | 240 | 211 | 23×8 | 3 | 480 | 330 | 25 | 360 | 77 |
| 200 | 340 | 295 | 266 | 23×12 | 3 | 560 | 385 | 27 | 400 | 138 |
