TMP-7204Kontrol Vanaları

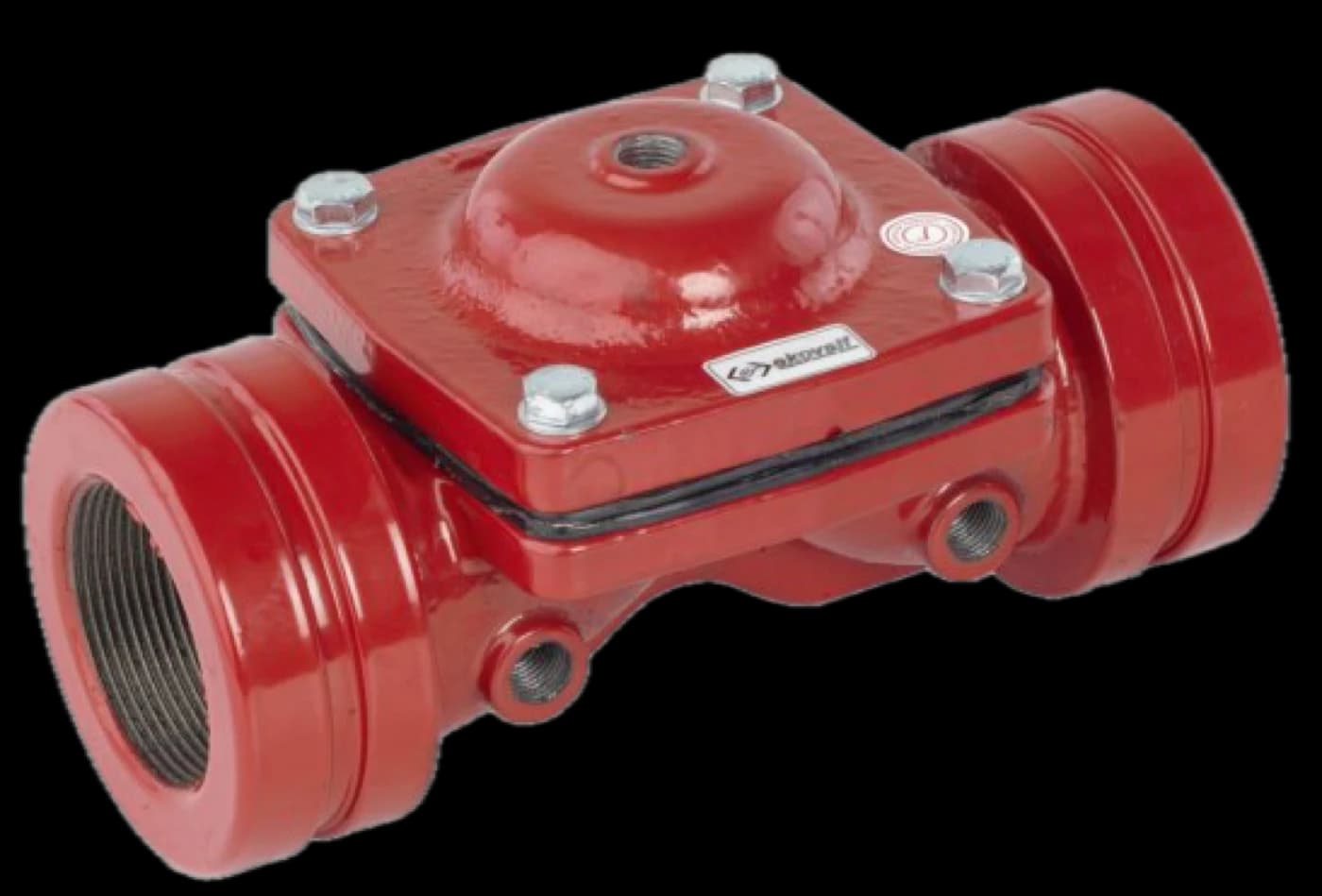

Basic Kontrol Vanası
temel gövde · ikinci seri
Basic kontrol vanası, dişli serinin pilotsuz ana gövdesidir; diyafram ve yayın oluşturduğu kuvvetle normalde kapalı durur; açmak için dış enerjiye değil yalnızca hat basıncına ihtiyaç duyar. Üzerine takılan pilot ünitesi değiştirilerek aynı ana gövde basınç, seviye veya debi kontrolü gibi farklı görevlerde kullanılabilir. Sfero döküm gövde ve kapağı epoksi kaplıdır; darbeye ve titreşime karşı uzun ömürlüdür.
TMP-7204TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Cıvata | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
| 2 | Pul | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
| 3 | Kapak | EN-GJS-500 (GGG50) |
| 4 | Yay | Paslanmaz (SST302) / Paslanmaz (SST316) |
| 5 | Yay Baskı Halkası | Nylon6 |
| 6 | Diyafram | Doğal Kauçuk |
| 7 | Gövde | EN-GJS-500 (GGG50) |
| 8 | Somun | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
TEKNİK ÖZELLİKLER
| DN | D (mm) | L (mm) | H (mm) | Ağırlık (Kg) |
|---|---|---|---|---|
| 40 | 79 | 188 | 111 | 3,5 |
| 50 | 79 | 188 | 111 | 3,5 |
| 65 | 97 | 201 | 130 | 4,5 |
| 80 | 120 | 210 | 141 | 6,5 |
