TMP-7102Kontrol Vanaları

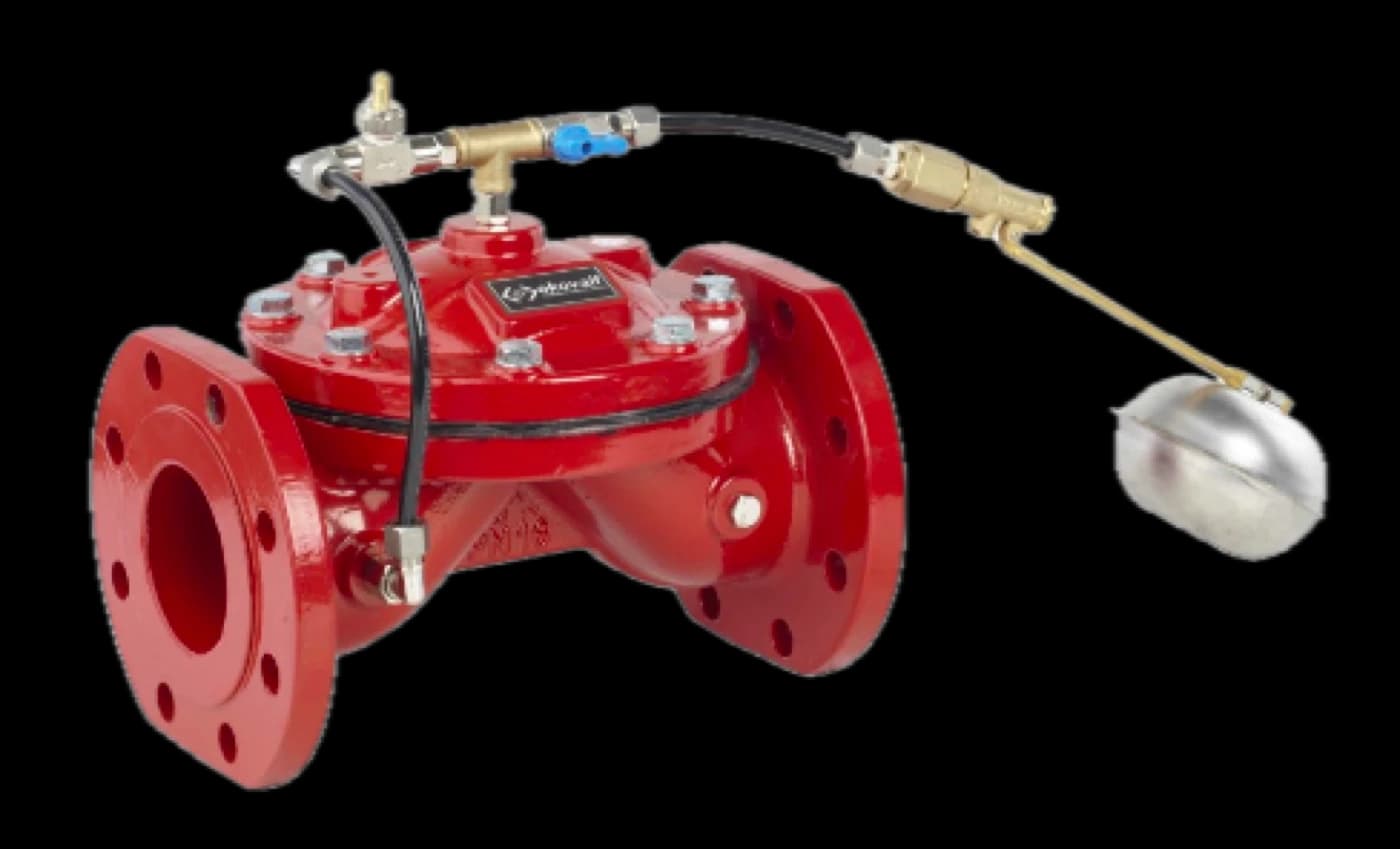

Flatörlü Seviye Kontrol Vanası
depo doldurma · mekanik flatör
Flatörlü seviye kontrol vanası, depo su seviyesini flatörün ayarlandığı kotta sabit tutar. Seviye düştüğünde flatör vanayı açar, ayar kotuna ulaşıldığında kapatır; böylece depo taşmadan sürekli dolu kalır. Bağımsız flatörü depo içine veya dışına, hat üzerine kolayca monte edilir. PN 10’da 0,7–10 bar, PN 16’da 0,7–16 bar aralığında ve -5 ile +80 °C arasında çalışır. Flanş bağlantıları TS ISO 7005/2 – EN 1092-2’ye uygundur; gövdesi epoksi kaplı, iletim borusu güçlendirilmiş naylondur (opsiyonel bakır).
TMP-7102TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Vana Gövdesi | GG 25 / ops. GGG 40 |
| 2 | Vana Kapağı | GG 25 / ops. GGG 40 |
| 3 | Yay | Epoksi Kaplı Yay Çeliği / ops. SS Paslanmaz |
| 4 | Yay Baskısı | Nylon 6 |
| 5 | Diyafram | Güçlendirilmiş EPDM / ops. Nitril |
| 6 | Rondela | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 7 | Cıvata & Somun | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 8 | Kontrol Fittings | Kom-Nikel Kaplı Alloy 7 / Pirinç |
| 9 | İletim Borusu | Güçlendirilmiş Naylon / ops. Bakır |
TEKNİK ÖZELLİKLER
| DN | ØD | H | L | ØK | W | Øb | Kg |
|---|---|---|---|---|---|---|---|
| 50 | 165 | 105 | 225 | 125 | 165 | 19 | 13 |
| 65 | 185 | 110 | 250 | 145 | 185 | 19 | 16 |
| 80 | 200 | 125 | 305 | 160 | 220 | 19 | 21 |
| 100 | 220 | 145 | 330 | 180 | 250 | 19 | 27 |
| 125 | 250 | 227 | 380 | 210 | 320 | 19 | 45 |
| 150 | 285 | 244 | 400 | 240 | 320 | 23 | 48 |
| 200 | 340 | 272 | 450 | 295 | 320 | 23 | 76 |
