TMP-7103Kontrol Vanaları

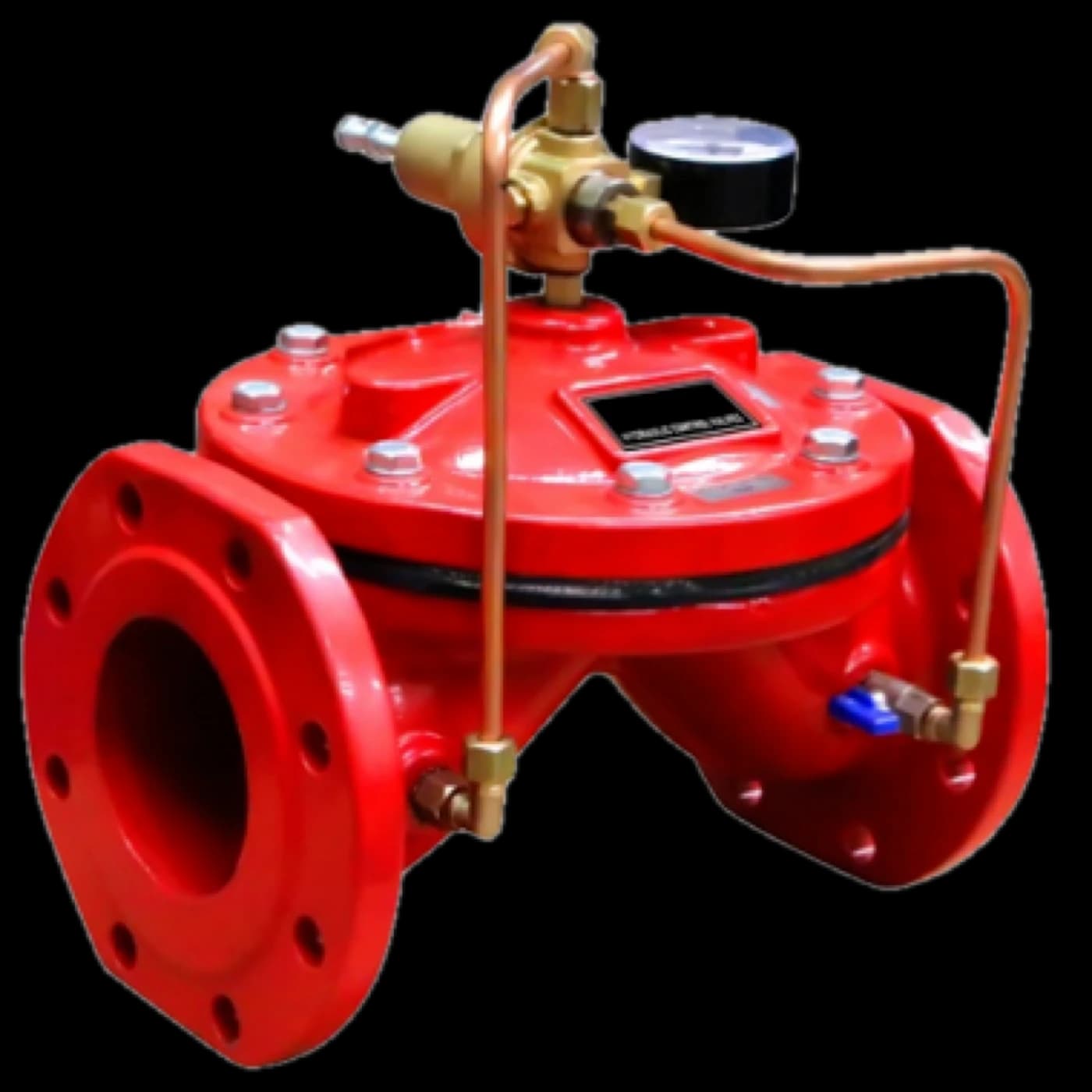

Relief (Basınç Tahliye) Kontrol Vanası
hat emniyeti
Relief kontrol vanası, hattaki basınç ayar değerini aştığı anda açarak fazla basıncı tahliye eder ve sistemin güvenli çalışmasını sağlar. Basınç ayar değerine döndüğünde kendiliğinden kapanır. Ani basınç yükselmelerinin pompa, boru ve ekipmana vereceği zararı önlediği için şebekenin kritik noktalarına yerleştirilir. PN 10’da 0,7–10 bar, PN 16’da 0,7–16 bar aralığında ve -5 ile +80 °C arasında çalışır. Flanş bağlantıları TS ISO 7005/2 – EN 1092-2’ye uygundur; gövdesi epoksi kaplı, iletim borusu güçlendirilmiş naylondur (opsiyonel bakır).
TMP-7103TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Vana Gövdesi | GG 25 / ops. GGG 40 |
| 2 | Vana Kapağı | GG 25 / ops. GGG 40 |
| 3 | Yay | Epoksi Kaplı Yay Çeliği / ops. SS Paslanmaz |
| 4 | Yay Baskısı | Nylon 6 |
| 5 | Diyafram | Güçlendirilmiş EPDM / ops. Nitril |
| 6 | Rondela | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 7 | Cıvata & Somun | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 8 | Kontrol Fittings | Kom-Nikel Kaplı Alloy 7 / Pirinç |
| 9 | İletim Borusu | Güçlendirilmiş Naylon / ops. Bakır |
TEKNİK ÖZELLİKLER
| DN | ØD | H | L | ØK | W | Øb | Kg |
|---|---|---|---|---|---|---|---|
| 50 | 165 | 105 | 225 | 125 | 165 | 19 | 13 |
| 65 | 185 | 110 | 250 | 145 | 185 | 19 | 16 |
| 80 | 200 | 125 | 305 | 160 | 220 | 19 | 21 |
| 100 | 220 | 145 | 330 | 180 | 250 | 19 | 27 |
| 125 | 250 | 227 | 380 | 210 | 320 | 19 | 45 |
| 150 | 285 | 244 | 400 | 240 | 320 | 23 | 48 |
| 200 | 340 | 272 | 450 | 295 | 320 | 23 | 76 |
