TMP-7203Kontrol Vanaları

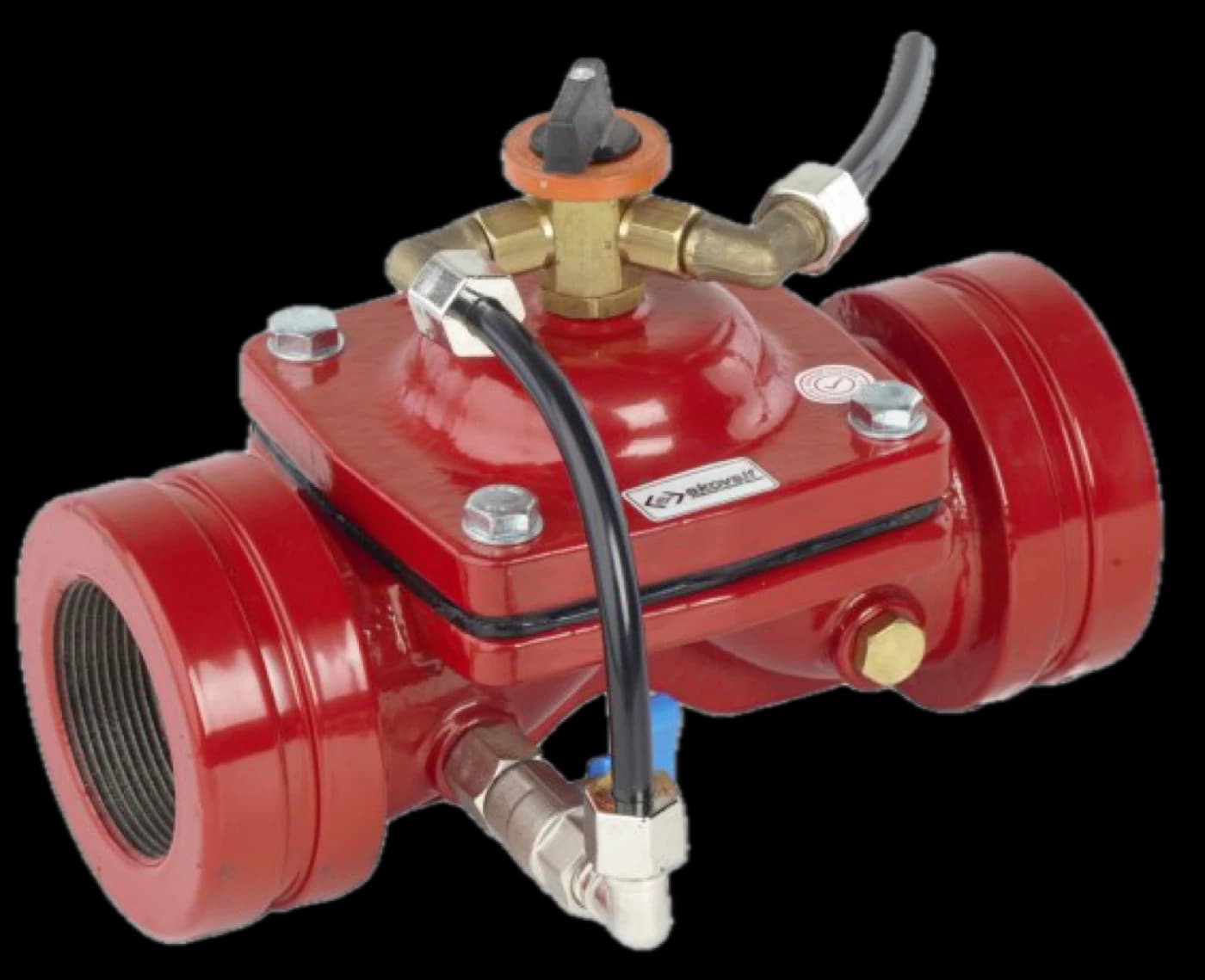

Manuel Kontrol Vanası
el kumandalı · ikinci seri
Manuel kontrol vanası, üzerindeki üç yollu vana ile elle açılıp kapatılan hidrolik kontrol vanasıdır. Kumanda kolu hat basıncını diyafram haznesine yönlendirir ya da boşaltır; böylece büyük çaplarda bile kuvvet harcamadan hızlı açma-kapama yapılır.
TMP-7203TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Cıvata | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
| 2 | Pul | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
| 3 | Kapak | EN-GJS-500 (GGG50) |
| 4 | Yay | Paslanmaz (SST302) / Paslanmaz (SST316) |
| 5 | Yay Baskı Halkası | Nylon6 |
| 6 | Diyafram | Doğal Kauçuk |
| 7 | Gövde | EN-GJS-500 (GGG50) |
| 8 | Somun | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
TEKNİK ÖZELLİKLER
| DN | D (mm) | L (mm) | H (mm) | Ağırlık (Kg) |
|---|---|---|---|---|
| 40 | 79 | 188 | 111 | 3,5 |
| 50 | 79 | 188 | 111 | 3,5 |
| 65 | 97 | 201 | 130 | 4,5 |
| 80 | 120 | 210 | 141 | 6,5 |
