TMP-7202Kontrol Vanaları

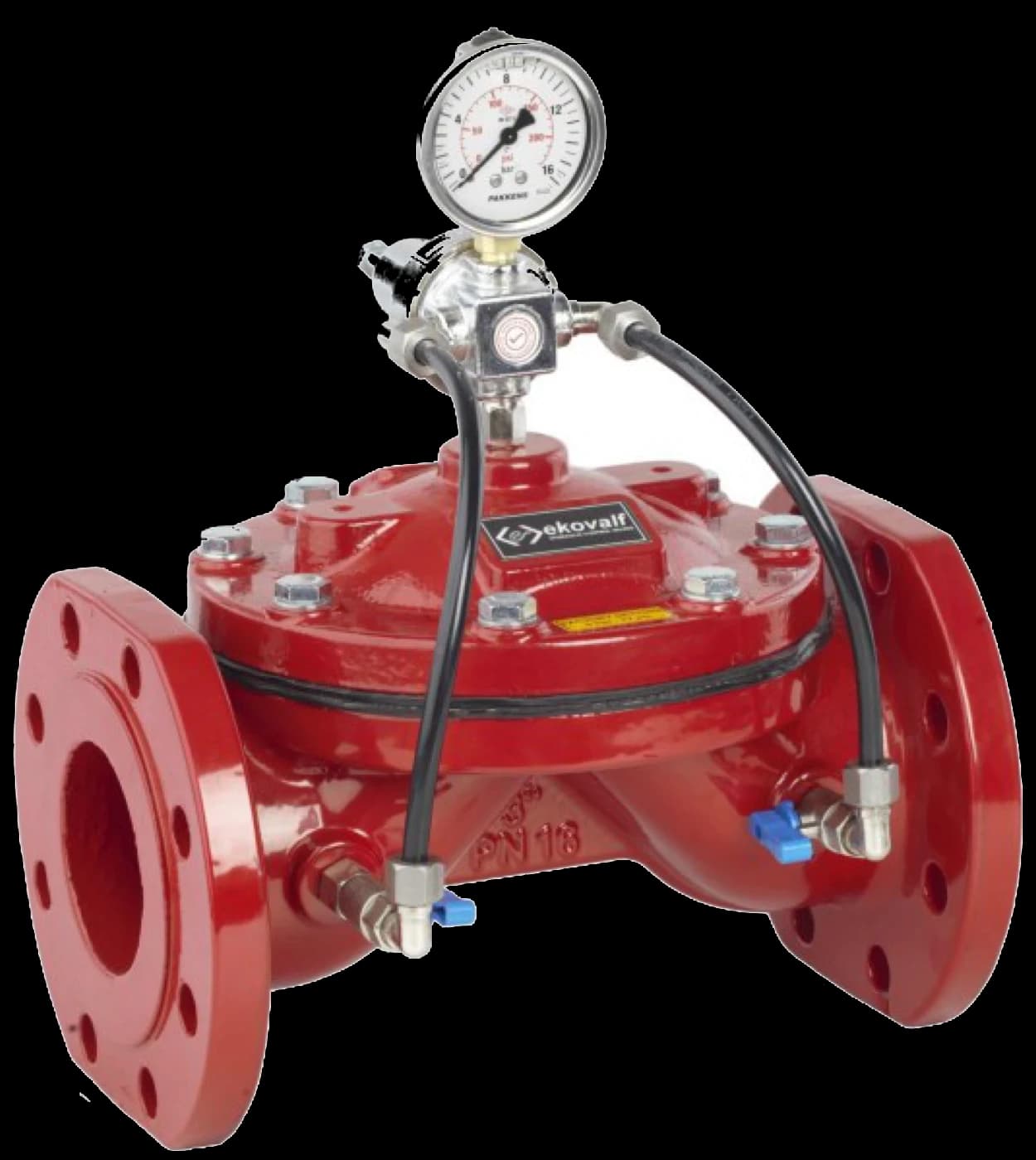

Relief (Basınç Tahliye) Kontrol Vanası
hat emniyeti · ikinci seri
Relief kontrol vanası, hattaki basınç ayar değerini aştığı anda açarak fazla basıncı tahliye eder ve sistemin güvenli çalışmasını sağlar. Basınç ayar değerine döndüğünde kendiliğinden kapanır. Ani basınç yükselmelerinin pompa, boru ve ekipmana vereceği zararı önlediği için şebekenin kritik noktalarına yerleştirilir.
TMP-7202TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Cıvata | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
| 2 | Pul | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
| 3 | Kapak | EN-GJS-500 (GGG50) |
| 4 | Yay | Paslanmaz (SST302) / Paslanmaz (SST316) |
| 5 | Yay Baskı Halkası | Nylon6 |
| 6 | Diyafram | Doğal Kauçuk |
| 7 | Gövde | EN-GJS-500 (GGG50) |
| 8 | Somun | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
TEKNİK ÖZELLİKLER
| DN | D (mm) | L (mm) | H (mm) | Ağırlık (Kg) |
|---|---|---|---|---|
| 40 | 79 | 188 | 111 | 3,5 |
| 50 | 79 | 188 | 111 | 3,5 |
| 65 | 97 | 201 | 130 | 4,5 |
| 80 | 120 | 210 | 141 | 6,5 |
