TMP-7201Kontrol Vanaları

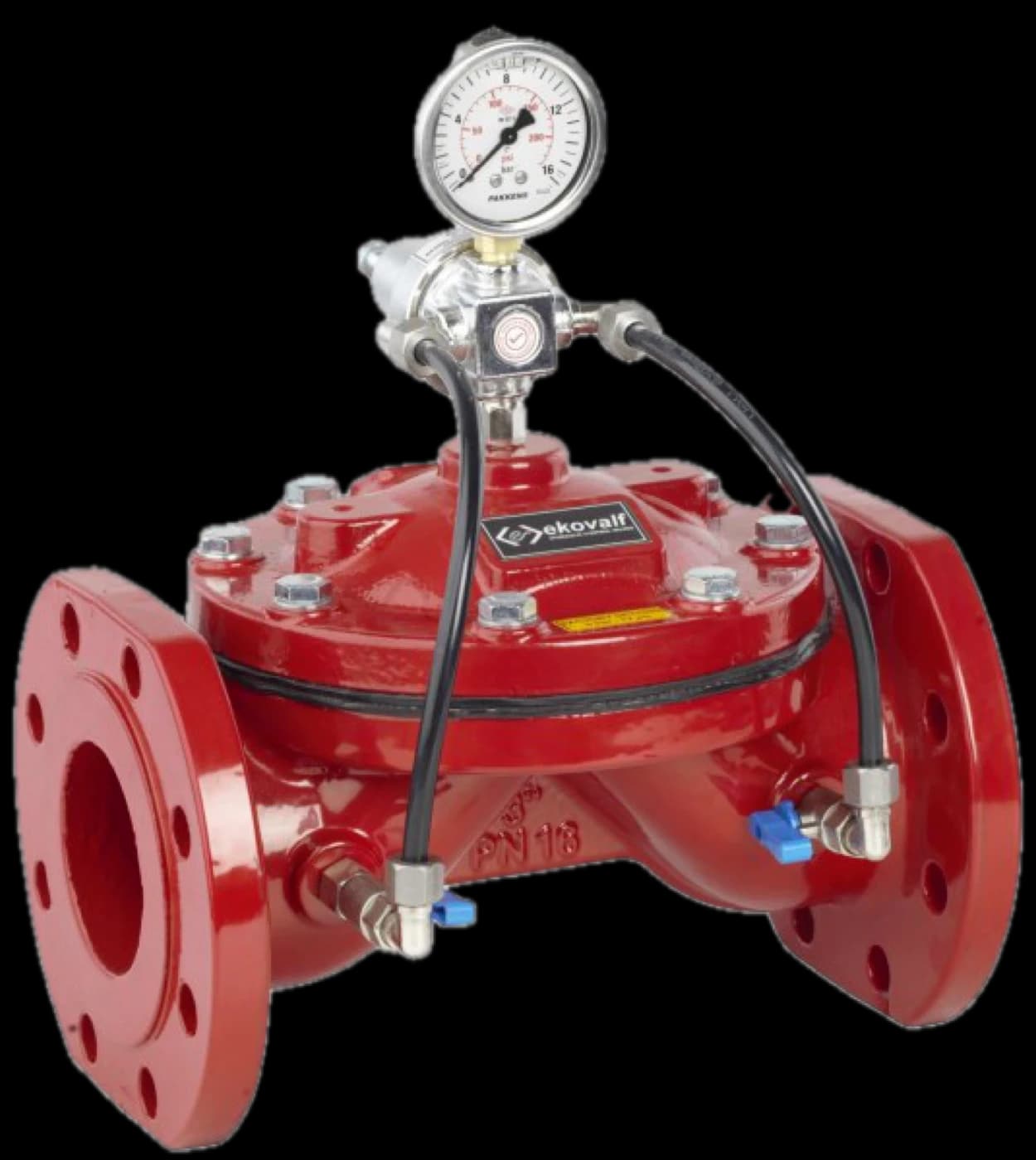

Basınç Düşürücü Kontrol Vanası
diyaframlı · ikinci seri
Basınç düşürücü kontrol vanası, yüksek olan şebeke basıncını tesisatın ihtiyaç duyduğu seviyeye indirir ve bu seviyeyi sabit tutar. Vana üzerindeki pilot, çıkıştan aldığı basınç sinyaline ve hattan geçen debiye göre ana vananın açıklığını sürekli ayarlar; gerektiğinde tam kapatır.
TMP-7201TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Cıvata | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
| 2 | Pul | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
| 3 | Kapak | EN-GJS-500 (GGG50) |
| 4 | Yay | Paslanmaz (SST302) / Paslanmaz (SST316) |
| 5 | Yay Baskı Halkası | Nylon6 |
| 6 | Diyafram | Doğal Kauçuk |
| 7 | Gövde | EN-GJS-500 (GGG50) |
| 8 | Somun | Galvaniz Kaplama Çelik / Paslanmaz (SST302) |
TEKNİK ÖZELLİKLER
| DN | D (mm) | L (mm) | H (mm) | Ağırlık (Kg) |
|---|---|---|---|---|
| 40 | 79 | 188 | 111 | 3,5 |
| 50 | 79 | 188 | 111 | 3,5 |
| 65 | 97 | 201 | 130 | 4,5 |
| 80 | 120 | 210 | 141 | 6,5 |
