Basic Kontrol Vanası
temel diyafram gövde

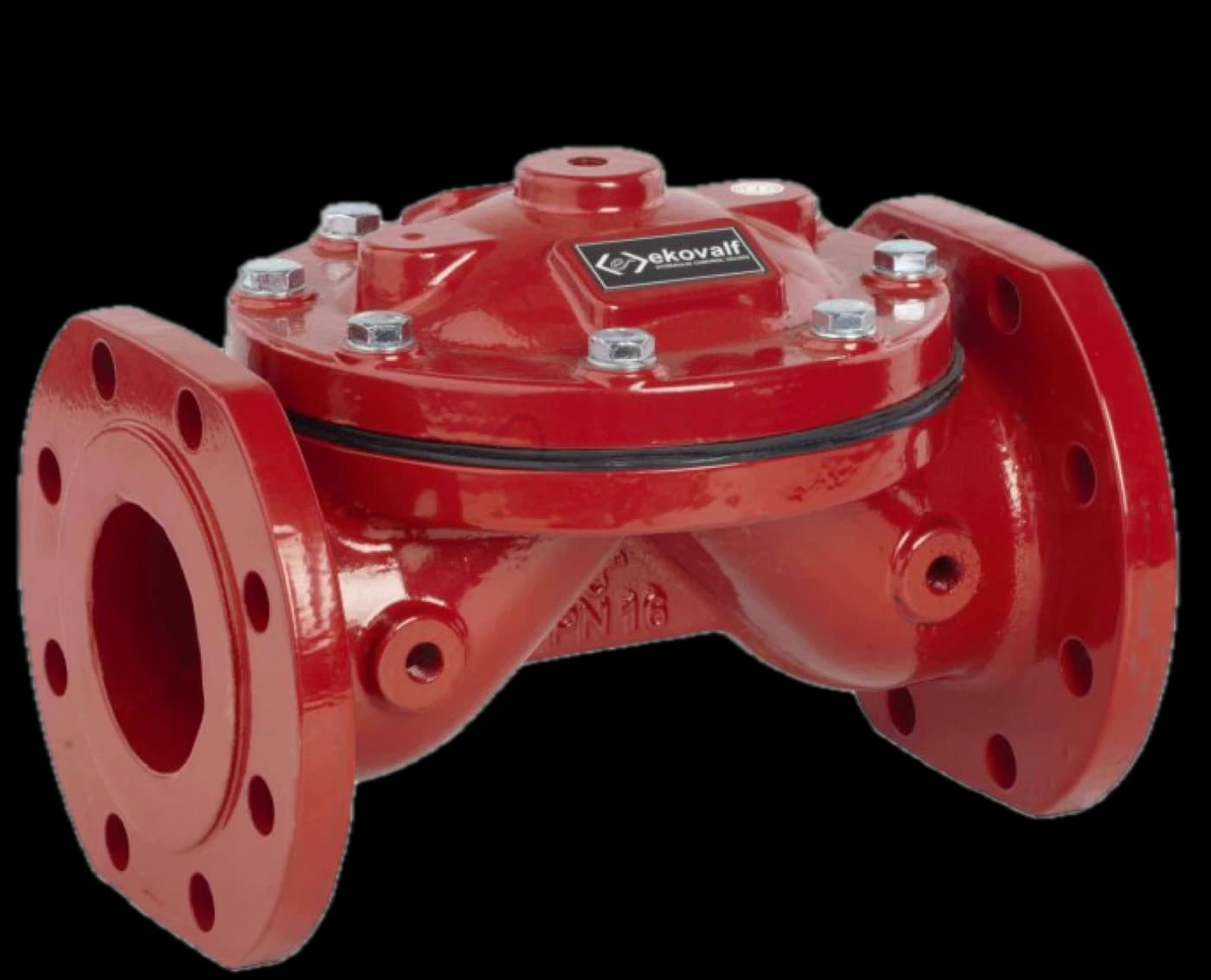

Basic kontrol vanası, 1100 serisinin pilotsuz ana gövdesidir; kapak, gövde ve diyafram olmak üzere üç ana parçadan oluşur. Diyafram ve yayın oluşturduğu kuvvetle normalde kapalı durur, açmak için dış enerjiye değil yalnızca hat basıncına ihtiyaç duyar. Üzerine takılacak pilot ünitesi seçilerek aynı ana gövde basınç, seviye veya debi kontrolü gibi farklı görevlerde kullanılabilir. Mil, klape ve sızdırmazlık burcu gibi parçalar bulunmadığından bakımı kolaydır. PN 10’da 0,7–10 bar, PN 16’da 0,7–16 bar aralığında ve -5 ile +80 °C arasında çalışır. Flanş bağlantıları TS ISO 7005/2 – EN 1092-2’ye uygundur; gövdesi epoksi kaplı, iletim borusu güçlendirilmiş naylondur (opsiyonel bakır).
TMP-7112TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Vana Gövdesi | GG 25 / ops. GGG 40 |
| 2 | Vana Kapağı | GG 25 / ops. GGG 40 |
| 3 | Yay | Epoksi Kaplı Yay Çeliği / ops. SS Paslanmaz |
| 4 | Yay Baskısı | Nylon 6 |
| 5 | Diyafram | Güçlendirilmiş EPDM / ops. Nitril |
| 6 | Rondela | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 7 | Cıvata & Somun | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 8 | Kontrol Fittings | Kom-Nikel Kaplı Alloy 7 / Pirinç |
| 9 | İletim Borusu | Güçlendirilmiş Naylon / ops. Bakır |
TEKNİK ÖZELLİKLER
| DN | ØD | H | L | ØK | W | Øb | Kg |
|---|---|---|---|---|---|---|---|
| 50 | 165 | 105 | 225 | 125 | 165 | 19 | 13 |
| 65 | 185 | 110 | 250 | 145 | 185 | 19 | 16 |
| 80 | 200 | 125 | 305 | 160 | 220 | 19 | 21 |
| 100 | 220 | 145 | 330 | 180 | 250 | 19 | 27 |
| 125 | 250 | 227 | 380 | 210 | 320 | 19 | 45 |
| 150 | 285 | 244 | 400 | 240 | 320 | 23 | 48 |
| 200 | 340 | 272 | 450 | 295 | 320 | 23 | 76 |
