TMP-7109Kontrol Vanaları

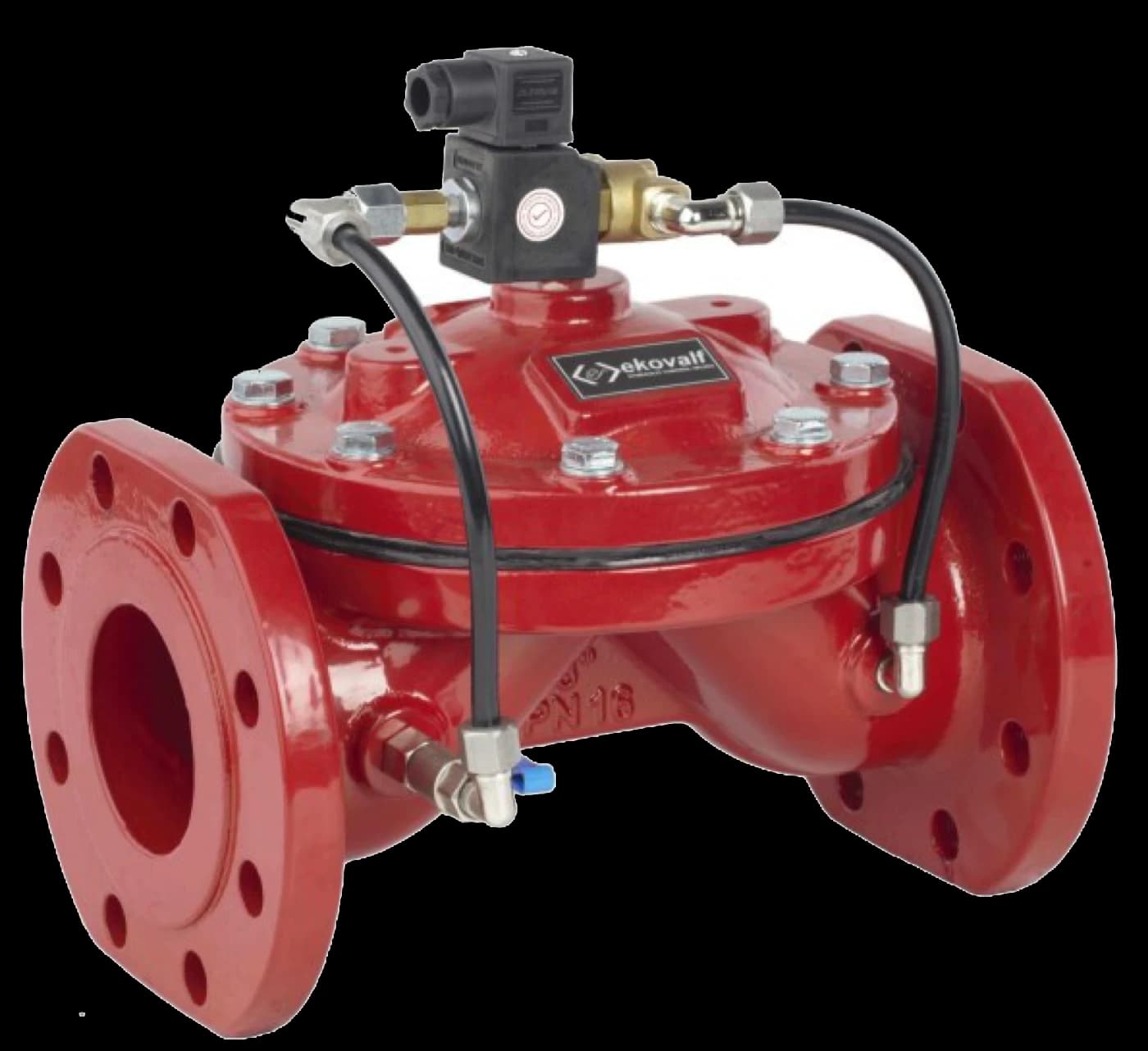

Elektrik Flatörlü Seviye Kontrol Vanası
uzaktan seviye kumandası
Elektrik flatörlü seviye kontrol vanası, depo içine asılan elektrikli şamandıradan aldığı sinyalle çalışır. Su seviyesi alt kota indiğinde şamandıra vanayı açtırır ve dolum başlar; üst kota ulaşıldığında sinyal kesilir, vana kapanır. Alt ve üst kotlar bağımsız ayarlanabildiği için pompanın sık devreye girmesi önlenir. PN 10’da 0,7–10 bar, PN 16’da 0,7–16 bar aralığında ve -5 ile +80 °C arasında çalışır. Flanş bağlantıları TS ISO 7005/2 – EN 1092-2’ye uygundur; gövdesi epoksi kaplı, iletim borusu güçlendirilmiş naylondur (opsiyonel bakır).
TMP-7109TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Vana Gövdesi | GG 25 / ops. GGG 40 |
| 2 | Vana Kapağı | GG 25 / ops. GGG 40 |
| 3 | Yay | Epoksi Kaplı Yay Çeliği / ops. SS Paslanmaz |
| 4 | Yay Baskısı | Nylon 6 |
| 5 | Diyafram | Güçlendirilmiş EPDM / ops. Nitril |
| 6 | Rondela | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 7 | Cıvata & Somun | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 8 | Kontrol Fittings | Kom-Nikel Kaplı Alloy 7 / Pirinç |
| 9 | İletim Borusu | Güçlendirilmiş Naylon / ops. Bakır |
TEKNİK ÖZELLİKLER
| DN | ØD | H | L | ØK | W | Øb | Kg |
|---|---|---|---|---|---|---|---|
| 50 | 165 | 105 | 225 | 125 | 165 | 19 | 13 |
| 65 | 185 | 110 | 250 | 145 | 185 | 19 | 16 |
| 80 | 200 | 125 | 305 | 160 | 220 | 19 | 21 |
| 100 | 220 | 145 | 330 | 180 | 250 | 19 | 27 |
| 125 | 250 | 227 | 380 | 210 | 320 | 19 | 45 |
| 150 | 285 | 244 | 400 | 240 | 320 | 23 | 48 |
| 200 | 340 | 272 | 450 | 295 | 320 | 23 | 76 |
