TMP-7108Kontrol Vanaları

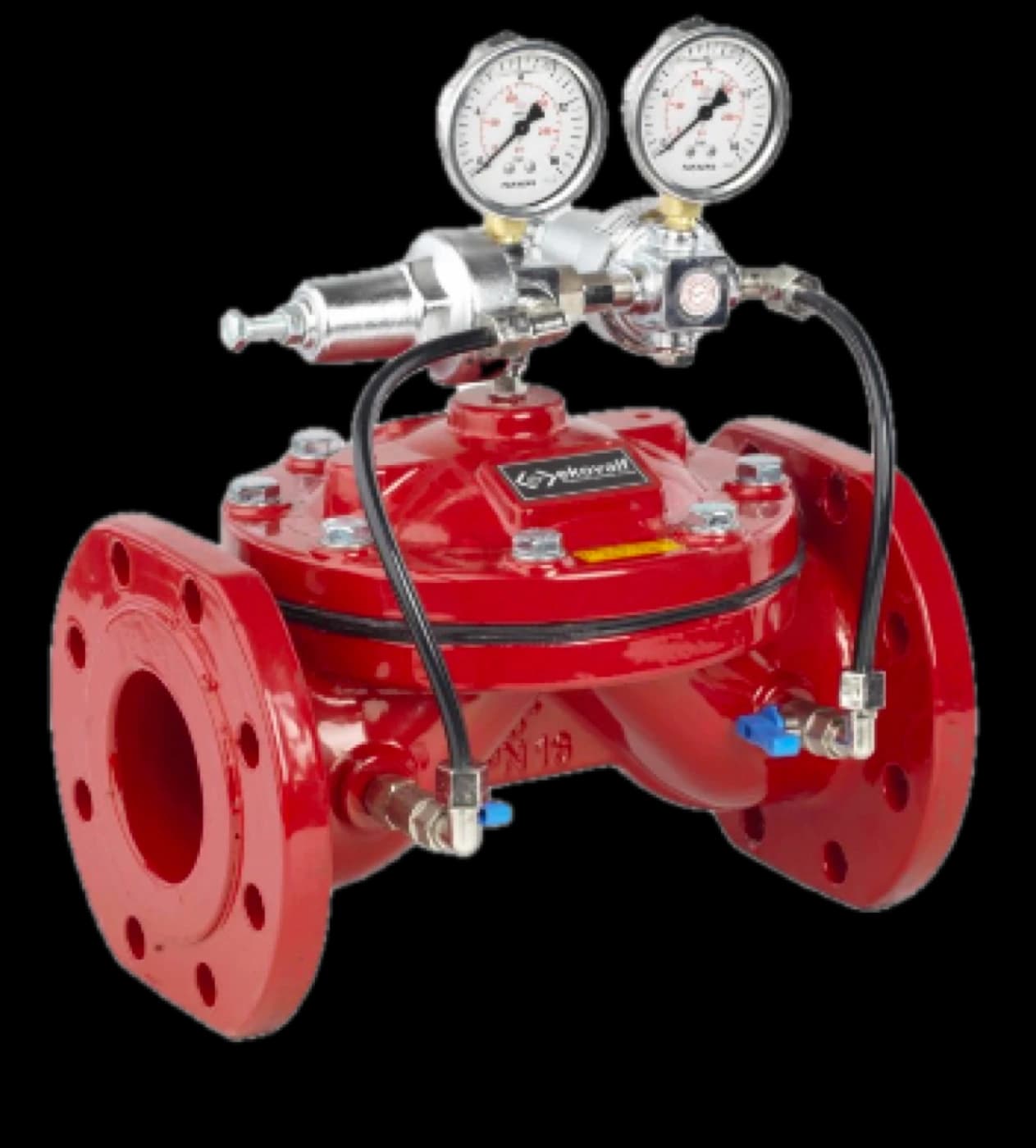

Basınç Düşürücü Sabitleme Kontrol Vanası
çıkış basıncı sabitleme
Bu vana, giriş ve çıkış basıncını iki ayrı pilotla aynı anda denetler. Giriş tarafındaki sabitleme pilotu, besleme basıncı ayar değerinin altına düştüğünde vanayı kısarak üst hattın basıncını korur. Çıkış tarafındaki düşürücü pilot ise çıkış basıncını ayarlanan değerde tutar. Böylece üst kotun beslemesi bozulmadan alt kota sabit basınç verilir. PN 10’da 0,7–10 bar, PN 16’da 0,7–16 bar aralığında ve -5 ile +80 °C arasında çalışır. Flanş bağlantıları TS ISO 7005/2 – EN 1092-2’ye uygundur; gövdesi epoksi kaplı, iletim borusu güçlendirilmiş naylondur (opsiyonel bakır).
TMP-7108TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Vana Gövdesi | GG 25 / ops. GGG 40 |
| 2 | Vana Kapağı | GG 25 / ops. GGG 40 |
| 3 | Yay | Epoksi Kaplı Yay Çeliği / ops. SS Paslanmaz |
| 4 | Yay Baskısı | Nylon 6 |
| 5 | Diyafram | Güçlendirilmiş EPDM / ops. Nitril |
| 6 | Rondela | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 7 | Cıvata & Somun | 8.8 Galvaniz Çelik / ops. A2 Inox |
| 8 | Kontrol Fittings | Kom-Nikel Kaplı Alloy 7 / Pirinç |
| 9 | İletim Borusu | Güçlendirilmiş Naylon / ops. Bakır |
TEKNİK ÖZELLİKLER
| DN | ØD | H | L | ØK | W | Øb | Kg |
|---|---|---|---|---|---|---|---|
| 50 | 165 | 105 | 225 | 125 | 165 | 19 | 13 |
| 65 | 185 | 110 | 250 | 145 | 185 | 19 | 16 |
| 80 | 200 | 125 | 305 | 160 | 220 | 19 | 21 |
| 100 | 220 | 145 | 330 | 180 | 250 | 19 | 27 |
| 125 | 250 | 227 | 380 | 210 | 320 | 19 | 45 |
| 150 | 285 | 244 | 400 | 240 | 320 | 23 | 48 |
| 200 | 340 | 272 | 450 | 295 | 320 | 23 | 76 |
