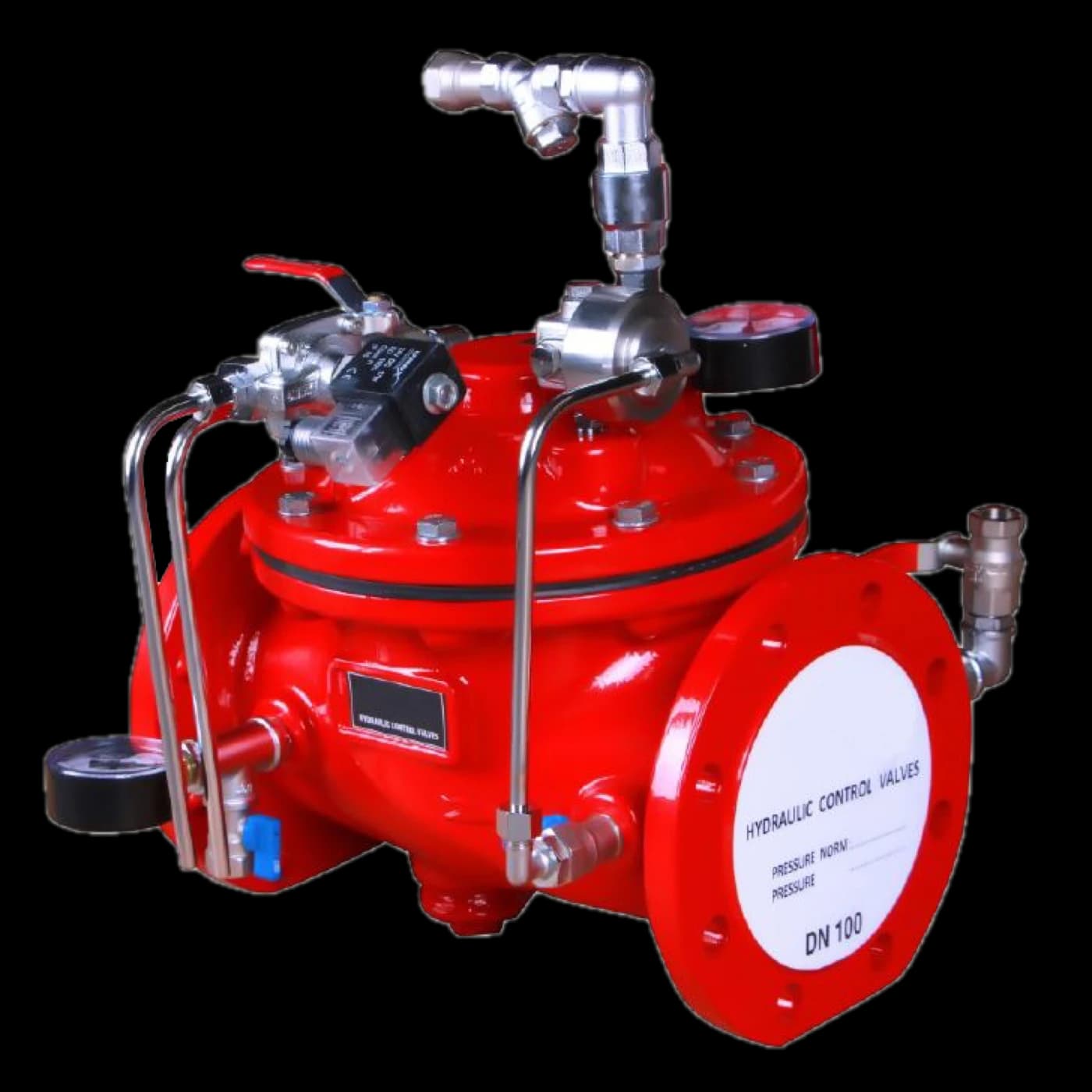

Deluge Vana (Baskın Alarm Vanası) Flanşlı 300 PSI

baskın söndürme sistemi

Deluge (baskın alarm) vanası, başlıkları açık sprinklerle kurulan tesisatlarda hattı normalde kapalı tutar; yangın algılandığında açılıp korunan bölgenin tamamını aynı anda sular. Şebeke basıncı ile tamamen hidrolik olarak çalışır; üzerine monte edilen 24 V DC solenoid valf ile otomatik, acil boşaltma vanası ile manuel olarak açılabilir. Alarm gongu, akış anahtarı ve basınç anahtarı bağlantıları için trim setleri mevcuttur; manometrelerden basınçlar kolayca izlenir, bakımı kolaydır. 2 bar (29 psi) ile 20,7 bar (300 psi) arasındaki basınçlarda ve +4 ile +80 °C arasında çalışır. Bağlantısı EN 1092-2 flanşlı (opsiyonel ANSI veya BS 10-E), gövdesi epoksi kaplı ve hidrolik bağlantıları bakırdır (opsiyonel paslanmaz).

Deluge Vana (Baskın Alarm Vanası) Flanşlı 300 PSI

TMP-8201TempoFlow®

Malzeme Özellikleri

NO	PARÇA ADI	MALZEMESİ
1	Cıvata	Galvaniz Kaplama Çelik / Paslanmaz (SST302)
2	Pul	Galvaniz Kaplama Çelik / Paslanmaz (SST302)
3	Kapak	EN-GJS-500 (GGG50)
4	Yay	Paslanmaz (SST302) / Paslanmaz (SST316)
5	Yay Baskı Halkası	Nylon6
6	Diyafram	Doğal Kauçuk
7	Gövde	EN-GJS-500 (GGG50)
8	Somun	Galvaniz Kaplama Çelik / Paslanmaz (SST302)

TEKNİK ÖZELLİKLER

DN	A	B	C	L	D	k	dxn
50	720	590	320	200	165	125	19×4
65	730	590	350	214	185	145	19×4
80	760	590	490	288	200	160	19×8
100	780	590	490	305	220	180	19×8
150	850	720	680	403	285	240	23×8
200	875	745	720	494	340	295	23×12
