TMP-8102Yangın Sistemleri

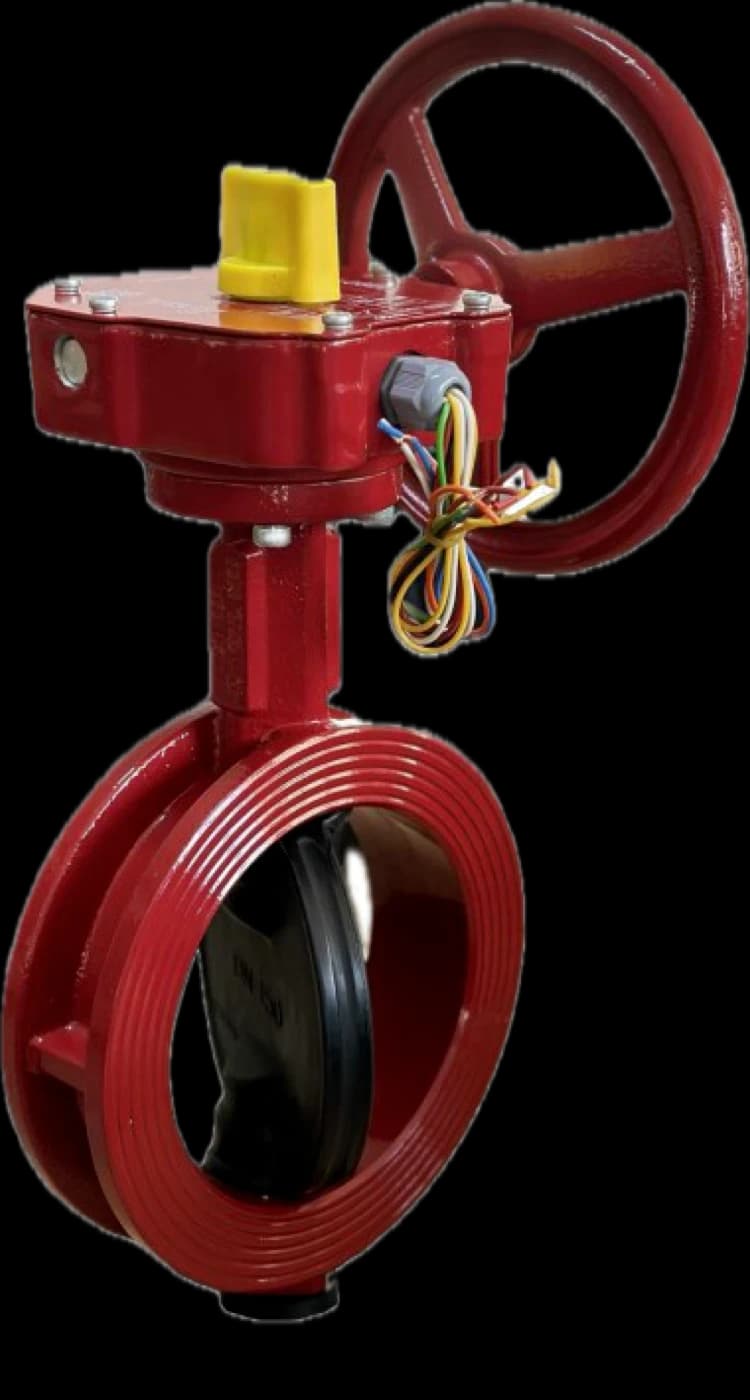

İzlenebilir Kelebek Vana
konum göstergeli · hat izleme
İzlenebilir kelebek vana, yangın sprinkler tesisatında zonları birbirinden ayıran bölgesel kesme vanasıdır. Yangın yönetmelikleri, tesisattaki vanaların konumunun hem gözle görülebilmesini hem de elektriksel olarak izlenebilmesini şart koşar. Vana dişli kutulu volanlı tiptedir; gövde içine yerleştirilen izleme anahtarı vana kapatıldığında yangın panosuna sinyal gönderir, volan üzerindeki gösterge ise açık-kapalı konumu yerinde okunur kılar.
TMP-8102TempoFlow®Malzeme Özellikleri
| NO | PARÇA ADI | MALZEMESİ |
|---|---|---|
| 1 | Gövde | GGG40.3 / GG25 |
| 2 | Uzun Burç | PTFE |
| 3 | Mil | SS416 |
| 4 | Conta | NBR / Viton / PTFE / EPDM / NR |
| 5 | Klape | DI / SS316 |
| 6 | Kısa Burç | PTFE |
| 7 | O-Ring | NBR |
| 8 | Pul | GR33 |
| 9 | Segman | GR33 |
| 10 | Dişli Kutusu | Çelik |
| 11 | Cıvata | Çelik |
TEKNİK ÖZELLİKLER
| DN | H | B | d | L1 | L2 | D | d1 | w | Øk1 PN10 | Øk2 PN16 | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 198 | 35 | 72 | 207 | 155 | 50 | 7 | 9 | 110 | 110 | 6 |
| 50 | 198 | 46 | 76 | 207 | 155 | 50 | 7 | 9 | 125 | 125 | 7 |
| 65 | 218 | 49 | 89 | 207 | 155 | 50 | 7 | 9 | 145 | 145 | 7,5 |
| 80 | 233 | 49 | 104 | 207 | 155 | 50 | 7 | 9 | 160 | 160 | 8 |
| 100 | 270 | 55 | 135 | 207 | 155 | 70 | 10 | 11 | 180 | 180 | 10 |
| 125 | 303 | 59 | 159 | 207 | 155 | 70 | 10 | 14 | 210 | 210 | 11 |
| 150 | 340 | 59 | 188 | 207 | 155 | 70 | 10 | 14 | 240 | 240 | 13 |
